測試工裝

1.無線功率發射標準異物：滿足 GB4943.1-2022 圖 47，圖 48，圖 49 要求，含 2mm 和 5mm 距離板，距離板耐溫 200℃以上。

2.鋼球沖擊試驗裝置（附錄 T.6）：滿足 GB4943.1-2022 附錄 T.6 ，直 徑 50mm ±1mm，光滑實心鋼球重量 500g±25g；該球一端固定懸掛，可實現水平面沖擊、垂直面沖擊；

3.2kΩ無感電阻，5kΩ無感電阻：電阻精度±2%，功率不低于 100W

4.壓縮試驗裝置（圖 Y.1）：滿足 GB4943.1-2022 標準附錄 Y.4.4(圖 Y.1 要求）,圓柱形砝碼直徑 100mm±0.5mm，重量 18kg，可提供 69kPa 壓力。含 1.35kg 落錘，錘頭是鋼制的，直徑為 28.6mm，有一個平坦的打擊面，在25.4mm 直徑處倒圓邊。

5. 固體 絕 緣 抗 電 強 度 試 驗 裝 置 ： 滿 足 GB
4943.1-2022 中圖 29 要求。

6.噴水試驗裝置（圖 Y.2）：
（1）滿足 GB4943.1-2022 附錄 Y.5.3（圖 Y.2）要求。
（2）噴嘴水柱交匯點距地面高度手動可調；
（3）噴嘴數量：3 個噴嘴，每個噴嘴配備水壓表；
（4）水壓：每個噴嘴水壓可保持在 34.5kPa±5%；
（5）噴頭符合 GB4943.1-2022 圖 Y.3 要求；
（6）測試時間可設置（至少可設置 1h）。
7.提手試驗裝置：
滿足 GB4943.1-2022 標準第 8.8.2 條要求，皮帶需要柔性材質（至少需要三根），皮帶寬度：
75mm±0.375mm。施加作用力可調且至少能達到100kg，作用力能夠從零開始逐漸施加。

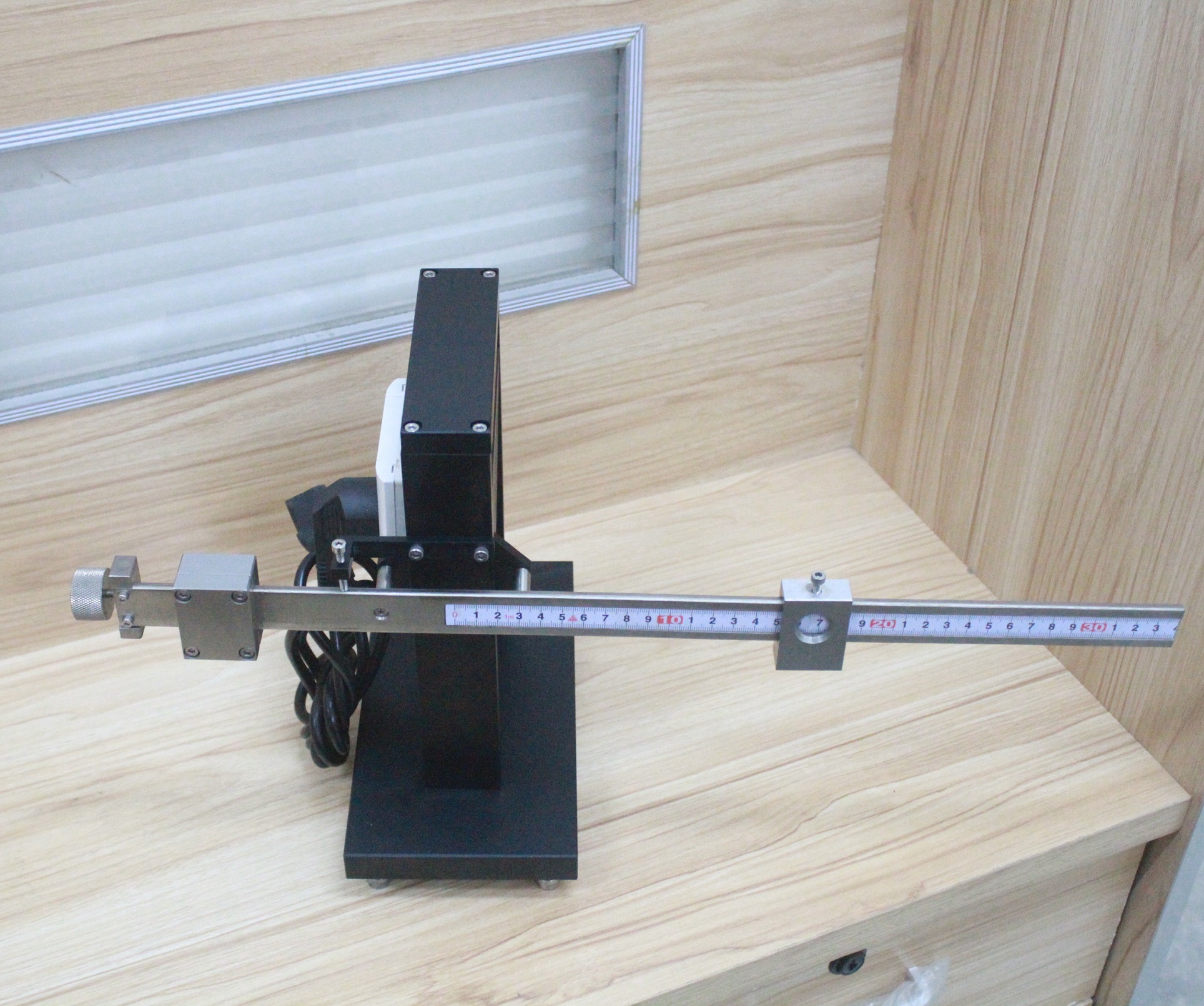

● 8. 直插 式 設 備 測 試 儀 （ 4.7 條） ： 滿 足GB4943.1-2022 及 IEC62368 第 4.7 條要求水平軸線距離面板距離：8mm，配插座：國標 10A，16A插座。力矩可調（至少具備 0.25N.m 檔位）
9.扭力螺絲刀：測量范圍：0.4-2.5N.m，最小刻度：0.1N.m

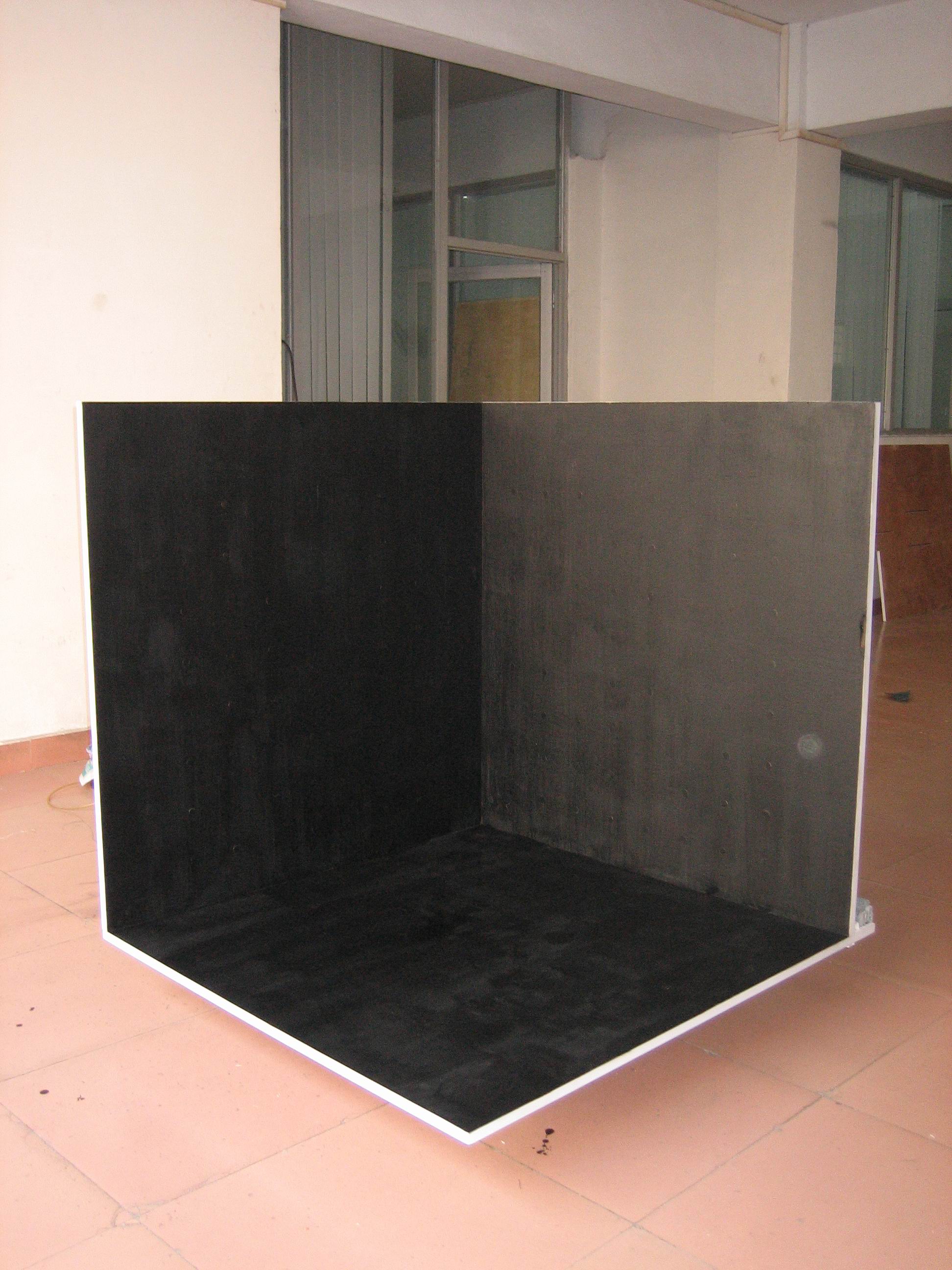

10.測試角：GB4943.1-2022 或 IEC62368-1 第9章熱灼傷無光黑漆測試角，W1.2m*D1.2m*H1.8m,φ15×1 黃銅片，板厚 20mm，測溫點：75 個

11.安規測試工作臺：試驗臺面使用尺寸不小于2m×1m，配備國際通用接口插座不少于 6 個
12. 測試圓形平面（φ30mm ）：滿足標準 GB4943.1-2022 中附錄 T 中參數要求，直徑：30mm
±0.15mm，一側有螺紋可以連接推拉力計。
