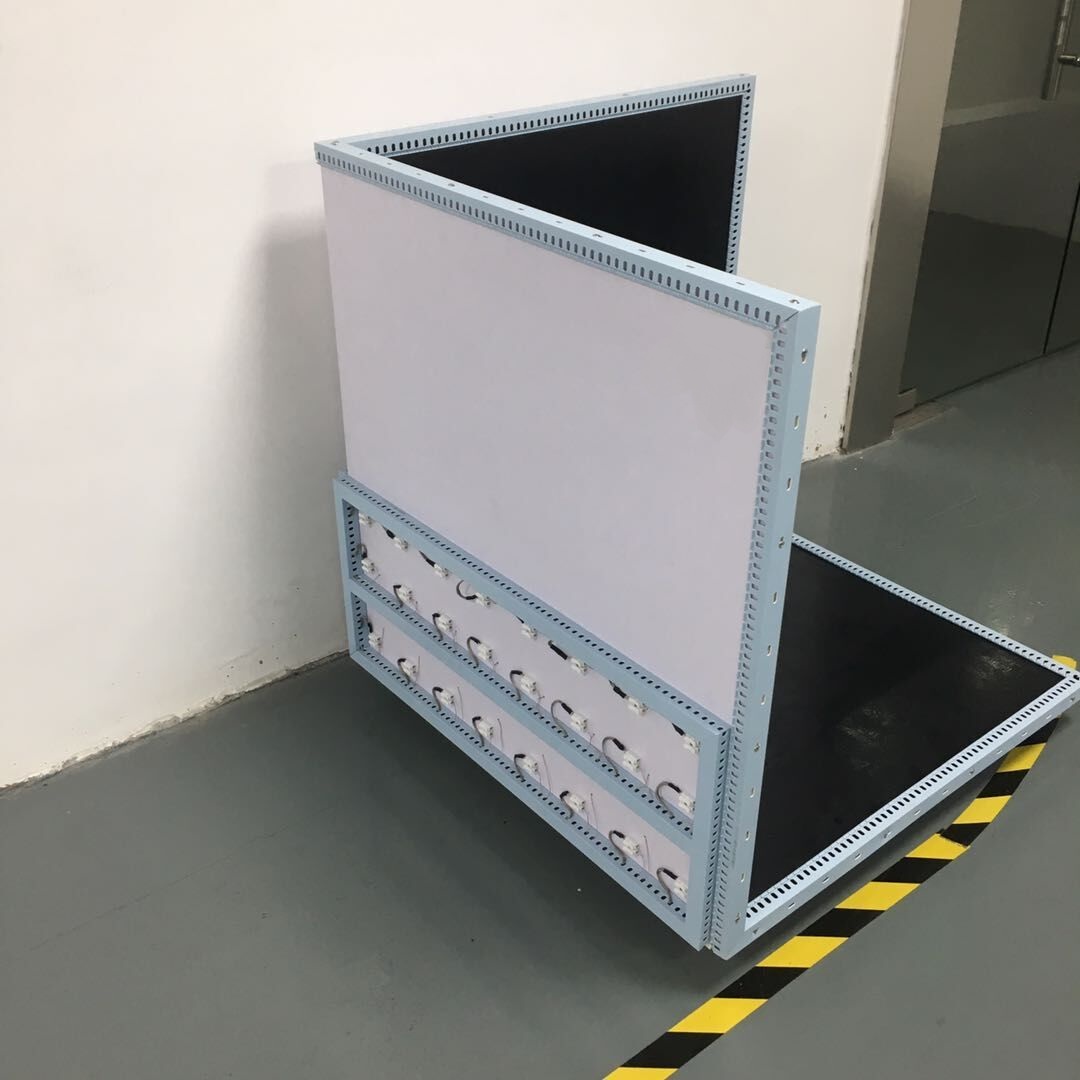

GB4706.1第11條款發熱單節溫升測試角

一、符合標準及條款

GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第11條款

IEC60335-1:2004《Household and similar electrical appliances-Safety-Part1:General requirements》clause 11

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：家用和類似用途電熱器具，如微波爐、電冰箱等

試驗用途：用于測量各種電工、電器產品在正常使用過程中的溫升測試

測試原理：測試角是由置于木板表面的感溫銅片連接熱電偶至溫度巡檢儀上，實時監測個點溫度

設備結構：由20mm厚涂有無光黑漆的膠合板組成，在其表面布置測溫銅片，且有熱電偶連接至接線排上，木板尺寸及測溫點數可定制

使用環境：使用環境：工作溫度0-40℃ 濕度30%-90%；

三、性能指標

尺寸：

WDH=600X600X1000mm

WDH=800X800X1000mm

WDH=1000x1000x1200mm

或任意定制尺寸

熱電偶：直徑小于0.3mm的熱電偶，K型，可選配美國OMEGA熱電偶

熱電偶布置：全部引出至接線排上，可選配引出至接線面板上

測溫銅片：直徑15mm,厚度1mm黃銅片，圓銅片的前表面與膠合板的表面平齊

測溫點數：定制

測溫點布置：100×100mm正方形分布，可定制76×76mm或50×50mm

膠合板：厚度約20mm膠合板，正反面涂無光黑漆

結構：1塊底板，2塊側板，可選配置頂板

選配：溫度記錄儀需另配，插頭及熱電偶線可選配
