以下是關于電纜橋架沖擊試驗裝置的相關介紹：

組成部分

? 機架：通常由型材和鋼板一體式焊接而成，用于支撐整個裝置，保證設備的剛度和穩定性，確保試驗過程中不會因機架變形而影響試驗結果。

? 錘擊頭：是對電纜橋架進行沖擊的部件，其形狀和尺寸根據測試標準設計，如常見的尺寸有直徑80mm、長度137mm，沖擊頭半徑為50mm。

? 錘擊頭提升機構：可將錘擊頭提升至預定高度，以便進行沖擊測試，一般通過電機、絲杠、鏈條等傳動裝置來實現。

? 錘擊頭限位和釋放機構：用于精確控制錘擊頭的沖擊高度和釋放時機，確保每次沖擊的高度和能量符合試驗要求，常見的有電磁鐵、機械卡扣等形式。

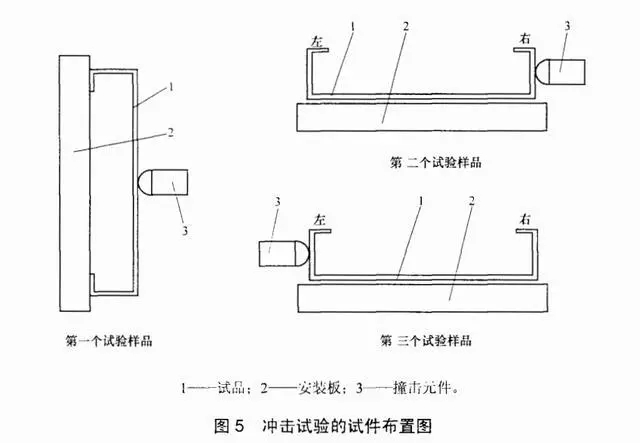

? 試樣平臺：用于放置和固定電纜橋架試樣，可沿框架升降，調整對試樣的支撐位置，有的還配備壓板，用于將試樣壓緊固定。

? 橫梁：水平移動安裝于框架頂端，用于安裝沖擊試驗裝置，并可調整沖擊錘的水平位置，使沖擊點準確落在試樣的指定位置。

? 攔板：位于試樣平臺與沖擊錘之間，沖擊錘釋放對試樣沖擊后，攔板可對回彈的沖擊錘進行攔截捕捉，避免對橋架造成二次沖擊。

? 測量與記錄裝置：包括攝像頭、傳感器等，攝像頭可記錄試驗過程，傳感器用于測量沖擊能量、沖擊高度、沖擊時間等參數，以便后續分析計算電纜橋架的沖擊強度。

工作原理

根據能量守恒原理，通過錘擊頭提升機構將錘擊頭提升到一定高度，使其具有一定的重力勢能，然后通過錘擊頭限位和釋放機構釋放錘擊頭，讓其自由落下，將重力勢能轉化為動能，對電纜橋架試樣進行沖擊。在沖擊過程中，測量與記錄裝置會記錄相關參數，根據這些參數計算出電纜橋架的沖擊強度，從而評估其機械性能和抗沖擊能力。

技術參數

? 擺桿長度：一般為1000mm左右，與錘頭配合形成等效質量，不同的擺桿長度和錘頭質量組合可產生不同的沖擊能量。

? 等效質量：如10J，代表了沖擊時的能量大小，是衡量沖擊強度的重要指標。

? 跌落高度：通常為200mm，可根據試驗需求進行調整，跌落高度決定了錘擊頭沖擊時的速度和能量。

? 撞擊錘頭尺寸：常見的有直徑80mm、長度137mm，沖擊頭半徑為50mm，其尺寸和形狀會影響沖擊的效果和受力面積。
