GB4706家用電器的電氣結構檢查要求與試驗方法
電氣結構檢查
主要考核產品中的結構件是否符合安全標準的要求, 包括電源線, 內部導線,接線端子, 保護接地, 電氣和機械連接等。
根據GB4706.1標準22.3章節 插頭力矩試驗
一、產品概述
插頭力矩試驗裝置依照GB4706.1標準22.3章節要求設計制作，用于檢驗要插入固定式輸出插座、裝有插銷的裝置在插入輸出插座后，其對輸出插座所施加的力矩大小。
本裝置靈敏性好，調節方便，操作簡單，外形美觀。配有多款插座夾具，實用性強。
GB4706.1標準22.11機械應力檢測

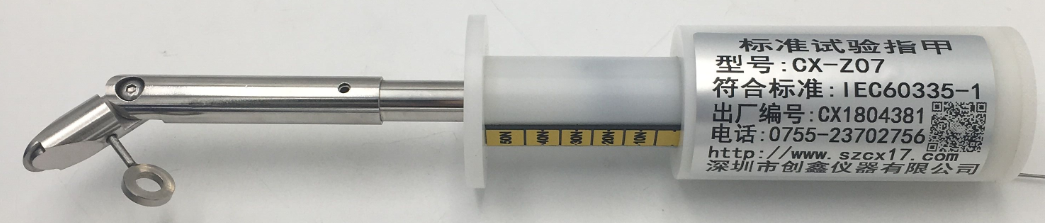

標準試驗指甲
一、概述：
試驗指甲是滿足IEC 60335.1 & GB4706.1標準要求，主要用于固體絕緣易觸及部分防止鋒利工具刺穿試驗，還用于對防止接觸帶電部件、防水或防止接觸運動部件的不可拆卸零件，應以可靠的方式固定，且應承受住在正常使用扣出現的機械應力。
|
符合標準及條款 |
|
|
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.16條款 |
|
|
試樣范圍、用途、原理、結構及使用環境 |
|
|
試樣及限制 |
家用和類似用途電器帶自動卷線器的器具，如吸塵器 |
|
試驗用途 |
用于檢測家用和類似用途電器自動卷線器的結構是否引起柔性軟線護套的過分刮傷或損壞、導線斷股、接觸處的過分磨損 |
|
測試原理 |
利用大行程氣缸模擬人工將自動卷線器機構的軟線拉出一定長度，然后氣缸退回，自動卷線器自動將軟線卷回，往復動作至試驗次數 |
|
設備結構 |
采用多功能夾具，超大工作臺面，速度方便可調(5-30次/min)，通用性強，適用于大多數帶自動卷線器的電器產品的試驗。 設備外形尺寸：約：1200×800×1400（mm） W×H×D，設備重量：110kg |
|
使用環境 |
電源：AC220V±10%/50-60Hz，壓縮空氣5~7kg/cm2，功率0.3KW |
|
性能指標 |
|
|
測試工位 |
單工位 |
|
電氣控制方式 |
按鍵控制 |
|
驅動方式 |
氣動 |
|
試樣夾持方式 |
機械裝夾，夾持點位置可調 |
|
軟線夾持角度 |
30~70°可調 |
|
試驗速率 |
30次/min（如果卷線器結構允許的速率低于30次/min，則以卷線器結構允許的最高速率進行該試驗） |
|
拉伸次數 |
0~9999次，試驗達規定次數（可設置）后自動停止 |
|
拉伸動作行程 |
最大1000mm，可調 |

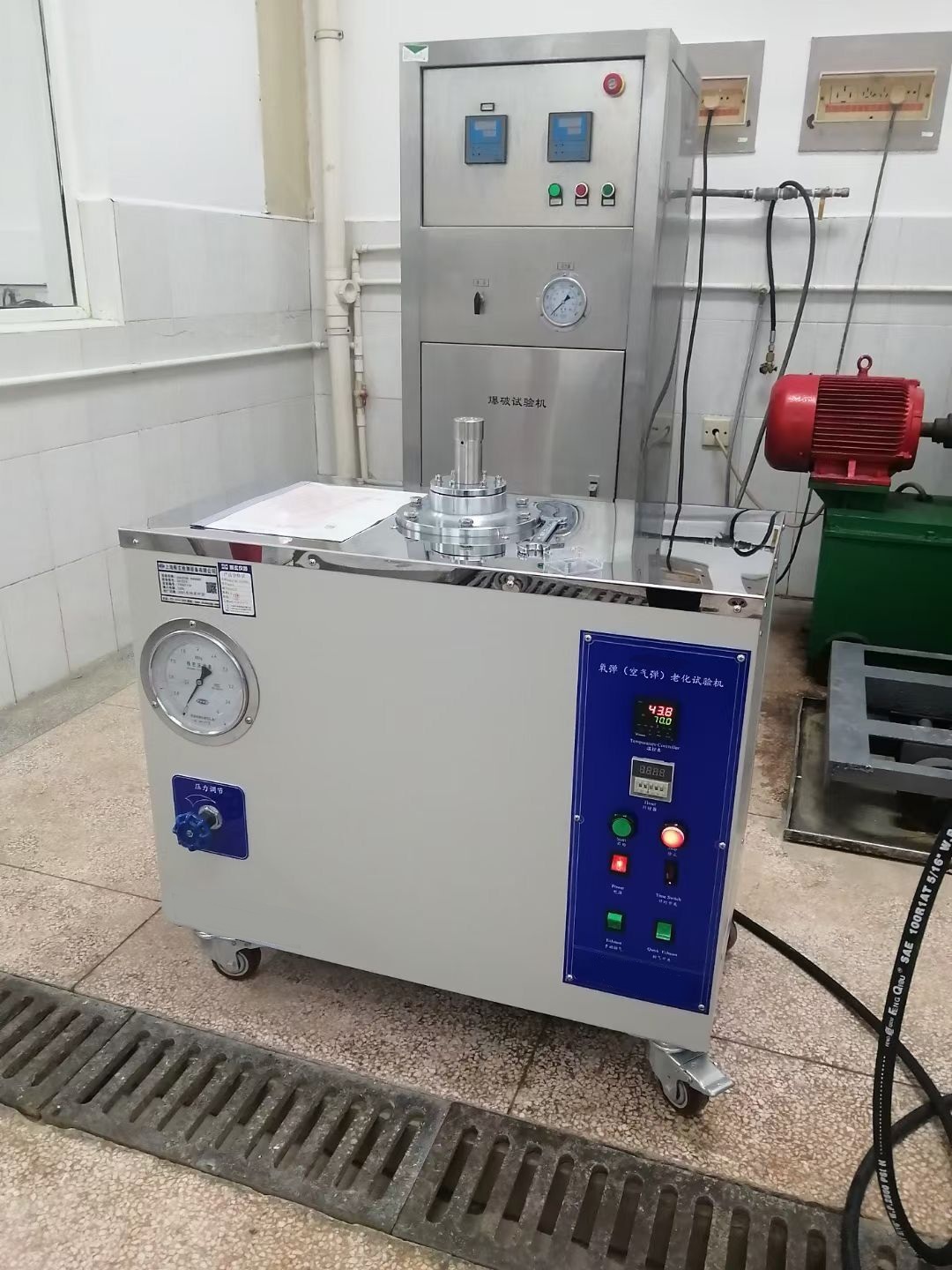

氧彈（空氣彈）老化試驗機
適用范圍：適用于電線電纜、橡膠（塑料、人造革）絕緣層和護套、以及其它高分子材料在規定的壓力和溫度的作用下，氧氣和壓縮空氣的介質中進行老化實驗。
該儀器吸取了德、意、日等國同類產品優點，改進了不足之處，具有控溫精度高，使用方便，造型美觀等特點。在性能與結構上均符合 GB4706.1標準22.32標準要求。
主要參數：
1、電源電壓： 按標準制造
2、最高工作壓力： 按標準制造
3、安全爆破壓力： 按標準制造
4、溫度自控范圍：室溫0～200℃
5、箱體尺寸： 按標準制造
6、罐體容積： 按標準制造
7、加熱器功率： 按標準制造
8、溫度報警:0～200℃可調
9、溫度偏差：±0.5℃
10、溫度控制：數字顯示
11、溫度控制：智能控制
12、罐體材料：內為不銹鋼，外為冷扎鋼板靜電噴涂
13、罐體尺寸： 按標準制造
