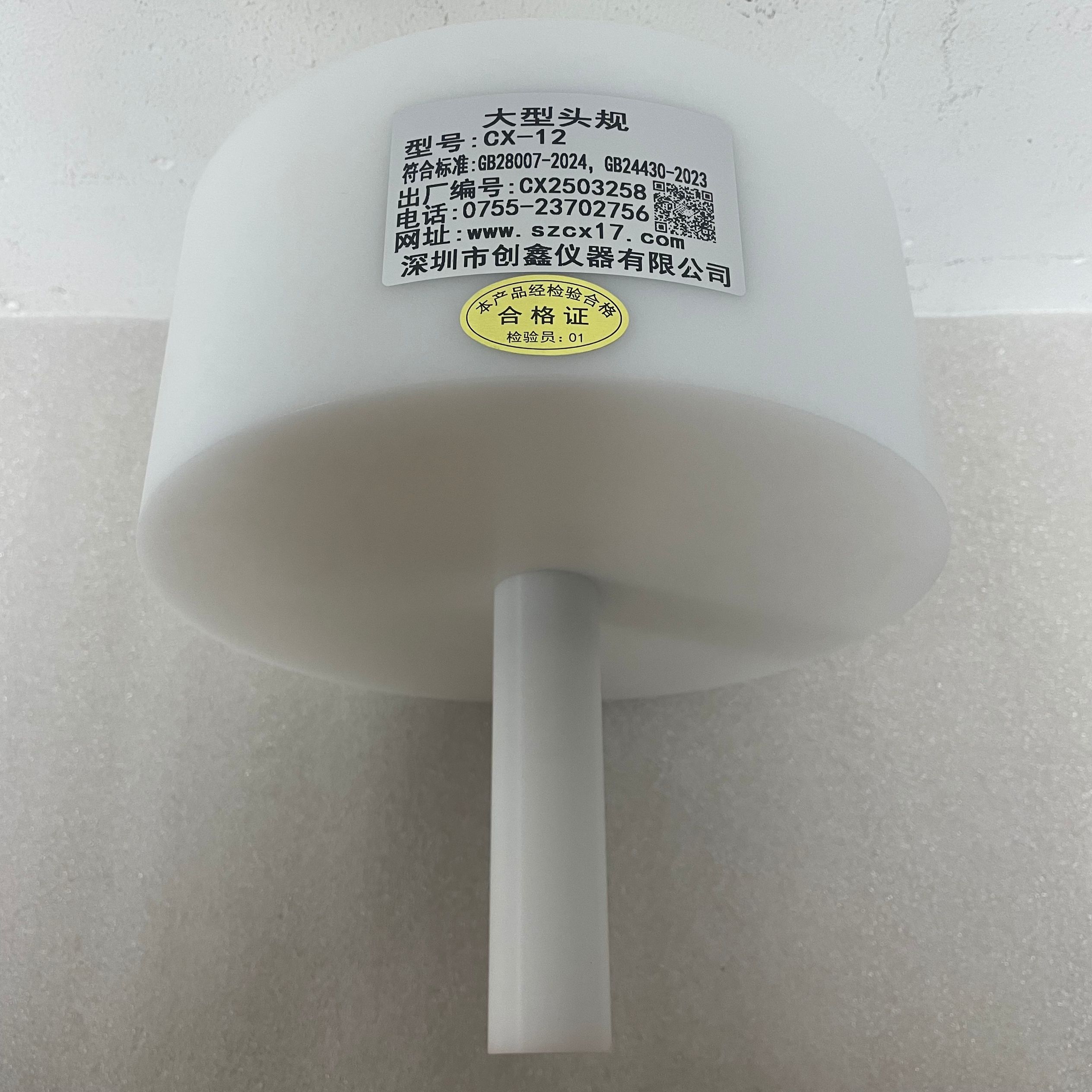

GB28007-2024圖11大型頭規
4.2.4.3 除兒童高椅外,嬰幼兒家具中可觸及區域內WAN全閉合的開口,圖 11 所示的小型頭規在 30 N的 力作用下不應通過;若圖 11所示的小型頭規通過,則圖 12所示的大型頭規在沒有力作用下應WAN全通 過,若大型頭規通過的WAN全閉合的開口中的含有部分閉合的開口、V形開口及非規則形狀的開口,則應 滿足 4.2.4.5 的規定。小型頭規和大型頭規采用塑料或其他硬質、光滑材料制成,小型頭規尺寸偏差 為-0.5 mm~0 mm,大型頭規尺寸偏差為 0 mm~+0.5 mm。

注:兒童高椅的類似規定見 5.1.1 和 5.1.4.3.

相關標準產品如下：

序號 標準號   圖號       名稱                  規格

1   GB28007   圖8   半球形手指探棒     Φ5mm

2   GB28007   圖8   半球形手指探棒     Φ7mm

3   GB28007   圖8   半球形手指探棒     Φ12mm

4   GB28007   圖8   半球形手指探棒     Φ18mm

5   GB28007   圖9    形狀評估探棒      L=12mm

6   GB28007   圖9    形狀評估探棒      L=5mm

7   GB28007   圖10   網眼手指探棒

8   GB28007   圖11   小型頭規

9   GB28007   圖12   大型頭規

10   GB28007 圖13   V形開口試驗模板
