GB4706內部布線試驗要求與測試方法
內部布線
-布線通路應光滑，而且無銳利棱邊。
布線的保護應使它們不與那些可引起絕緣損壞的毛刺、冷卻翅片或類似的棱緣接觸有絕緣導線穿過的金屬孔洞,應有平整、圓滑的表面或帶有絕緣套管。應有效地防止布線與運動部件接觸。
-帶電導線上的絕緣珠和類似的陶瓷絕緣子應被固定或支撐,以使它們不能改變位置或擱在銳利的角棱上。如果絕緣珠是在柔性的金屬導管內,除非該導管在正常使用時不能移動,否則就應被裝在一個絕緣套內。
-在正常使用或在用戶維護保養中能彼此相互移動的家用電器不同零件,不應對電氣連接和內部導線包括提供接地連續性的導線)造成過分的應力。柔性金屬管不應引起其內所容納導線的絕緣損壞。開式盤簧不能用來保護導線。如果用一個簧圈相互接觸的盤簧來保護導線，則在此導線的絕緣以外，還要另加上一個合適的絕緣襯層。
-裸露的內部布線應是剛性的而且應被固定，以使得在正常使用中，爬電距離和電氣間隙不能減小到低于規定值。
-內部布線的絕緣應能經受住在正常使用中可能出現的電氣應力通過下述試驗確定其是否合格。
-當套管作為內部布線的附加絕緣來使用時，它應采用可靠的方式保持在位通過視檢并通過手動試驗確定其是否合格。
-黃/綠組合雙色標識的導線，應只用作接地導線。
-鋁線不應用于內部布線。
-多股絞線在其承受接觸壓力之處，不應使用鉛-錫焊將其焊在一起，除非夾緊裝置的結構使得此處不會出現由于焊劑的冷流變而產生不良接觸的危險。
-與連接器和水源的外部軟管組合的電動控制水閥的內部布線，其絕緣和護套至少應與輕型聚氯乙烯護套軟線相當(GB 5023.3的 52 號線)。

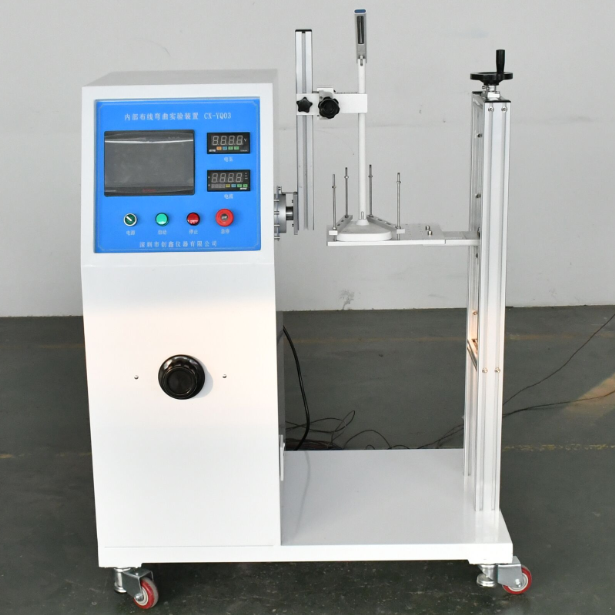

內部布線彎曲試驗機
|
符合標準及條款 |
|
|
GB/T2099.1-2021《家用和類似用途插頭插座第1部分：通用要求》第23.4條款 GB3883.1-2008《手持式電動工具的安全第一部分：通用要求》第24.12條款 GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第23.3及25.14條款 |
|
|
試樣范圍、用途、原理、結構及使用環境 |
|
|
試樣及限制 |
不可拆線電源插頭（或端子）和不可拆線移動式插座；工作時需要移動的帶電源軟線的家用電器（如電熨斗）；手持式電動工具；銅皮軟線 |
|
試驗用途 |
用于檢測家用電器電源軟線在進入器具部分的耐彎曲性能，驗證其可靠性能 |
|
測試原理 |
利用電機驅動轉盤轉動，對軟線施加負載并通額定電壓，使試樣在一定速率及角度下實現左右彎曲動作，達到次數或者軟線斷裂無信號自動停機 |
|
設備結構 |
設備采用伺服電機驅動，大尺寸試樣安裝鋁盤，可實現夾持試樣時使擺動軸線與軟線進入器具點盡可能重合，從而達到軟線和負載做最小的橫向位移。 設備外形尺寸：約：800×800×1300（mm） W×H×D，設備重量：130kg |
|
使用環境 |
電源：AC220V±10%/50-60Hz，功率0.3KW |
|
性能指標 |
|
|
測試工位 |
單工位 |
|
電氣控制方式 |
PLC智能集成控制、7寸人機觸摸界面操作 |
|
驅動方式 |
伺服電機驅動 |
|
試樣夾持方式 |
機械裝夾，夾持點位置可調 |
|
彎曲角度 |
0-360°任意可調（可預置±30°、±45°、±60°、±90°） |
|
彎曲方向選擇 |
單向初始左轉 單向初始右轉 雙向初始左轉 雙向初始右轉 |
|
彎曲速率 |
0-60次/min，變頻調速 |
|
彎曲次數 |
0~999999可預置，默認25次 |
|
負載砝碼 |
5N,10N/內部導線不含砝碼 |
|
負載電源 |
負載電壓0-250V可調，電流顯示 |
|
試驗支架 |
電源線彎曲不含支架/內部導線彎曲配升降支架 |
|
測試判斷 |
根據電流是否導通給出的信號判斷 |
