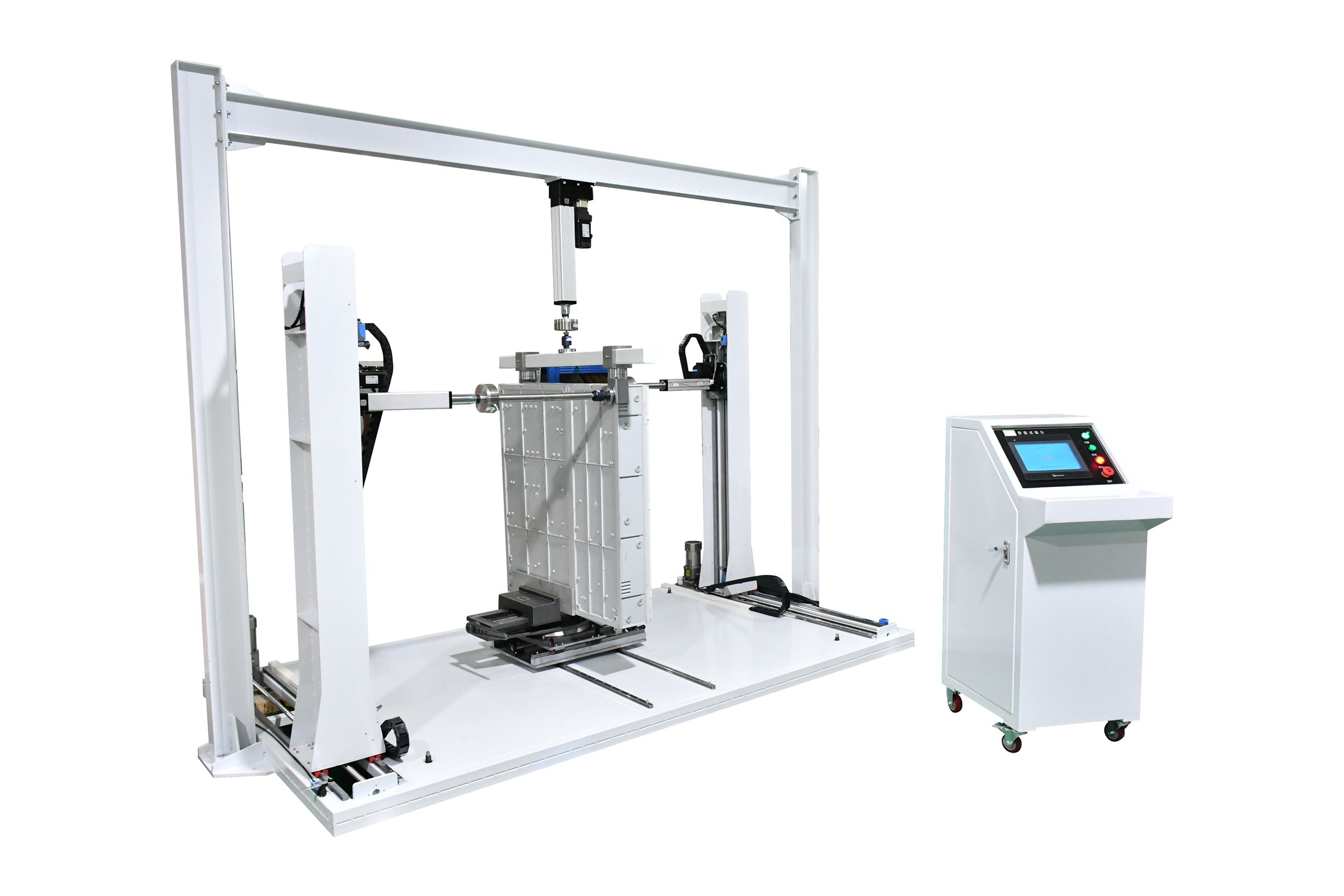

JP柜計量箱靜載試驗機的要求
一、功能概述：
該設備系根據GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法而設計，用于模擬除嵌入式以外的所有類型的戶外電纜連接的變電站配電盤、戶外變壓器安裝的變電站電纜配電盤和電纜分線箱上進行靜載壓力試驗，
目的是考核低壓成套開關設備在經受以下機構強度測試后是否能夠經受IP34D防護測試。且門和閉鎖依然可以正常工作，內部仍能保持電氣間隙。對帶金屬外殼的成套設備，是否因測試而導致成套設備外觀變形而引起帶電部件與外殼有所接觸。
此設備外形美觀，操作簡便，是各電網和科研單位首選的測試設備。
三、功能參數：
1) 測試標準：GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法；
2) 顯示和控制：采用三菱PLC可編程電氣化控制，7寸彩色觸摸屏觸控，智能化操作；
3) 施加力數率：≤5KN/min；
4) 靜力施力值：耐靜力試驗0-8500N（可設定）；
5) 保壓時間：0~99999s（可設定）；
6) 施力循環次數：0~99999次（可設定）；
7) 扭力角鐵：60*60*5mm 數量：2件；
8) 扭力施力值：0~3000N；
9) 保壓時間：0~9999s（可設定）
10) 量程：測試空間0~500mm；
該設備系根據GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法而設計，用于模擬除嵌入式以外的所有類型的戶外電纜連接的變電站配電盤、戶外變壓器安裝的變電站電纜配電盤和電纜分線箱上進行靜載壓力試驗，
目的是考核低壓成套開關設備在經受以下機構強度測試后是否能夠經受IP34D防護測試。且門和閉鎖依然可以正常工作，內部仍能保持電氣間隙。對帶金屬外殼的成套設備，是否因測試而導致成套設備外觀變形而引起帶電部件與外殼有所接觸。
此設備外形美觀，操作簡便，是各電網和科研單位首選的測試設備。
三、功能參數：
1) 測試標準：GB7251.5-2015版標準第8.2.101.1耐靜力驗證方法；
2) 顯示和控制：采用三菱PLC可編程電氣化控制，7寸彩色觸摸屏觸控，智能化操作；
3) 施加力數率：≤5KN/min；
4) 靜力施力值：耐靜力試驗0-8500N（可設定）；
5) 保壓時間：0~99999s（可設定）；
6) 施力循環次數：0~99999次（可設定）；
7) 扭力角鐵：60*60*5mm 數量：2件；
8) 扭力施力值：0~3000N；
9) 保壓時間：0~9999s（可設定）
10) 量程：測試空間0~500mm；
