設備凈尺寸（長*寬*高）為3000mm*850mm*2200mm，

占地面積為2.55平方米，實際使用面積為8平方米（預留設備四周空地便于冰箱的裝夾、擺臂旋轉和設備的維修等）；

設備總重量約為210KG；

設備電源為220VAC/50Hz ，總功率為1.8KW。

技術規范：

1、設備使用環境溫度------0℃——50℃

2、設備的外型尺寸（長*寬*高）------3000mm*850mm*2200mm

3、設備的電源要求------220VAC/50Hz 1.8KW

4、機械臂運行半徑------700mm

5、機械臂運動角度------45°或60°

6、機械臂運行速度------10次/分——32次/分可調

7、門開/關測試次數設置和記錄范圍------1——999999

基本組成：

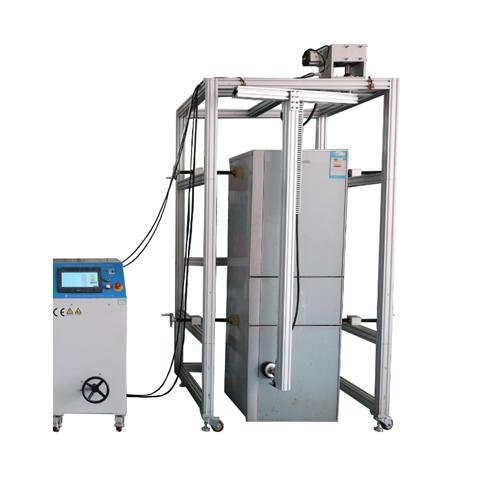

本設備由框架、機械傳動部分和電器自動控制部分組成。

1.框架：設備框架采用OYU-10-6060W型工業鋁型材料拼裝而成，該結構為大應力、高強度、支撐要求高的重載結構的框架組合。型材外型采用圓角過渡，表面經過陽極氧化銀白處理，高雅美觀并且抗腐蝕。框架分為左、右兩個箱體，右面為固定箱，左面箱體可根據被測冰箱的大小進行自由調節，左右箱體間可調節寬度為2000mm。左右兩側箱體中立軸上安裝的擺臂用于立式冰箱的門開/關的測試；二箱體中間橫軸上安裝的擺臂用于臥式冰箱門開/關的測試。

2、機械傳動機構：設備采用一個電機驅動單一傳動軸的形式，左右兩根立軸上分別安裝最多三個機械臂以實現多個門的開/關動作，三個機械臂可以根據不同冰箱門的高度進行上下位置的調整，三個機械臂可以同時轉動。機械臂的回轉是通過電機帶動偏心輪和連桿后產生往復運動，使立軸在固定角度內回轉而形成的，回轉角度可設置為45°和60°兩檔。臥式冰箱門的開/關是通過立軸和水平軸上的傘齒輪的嚙合傳動，從而使垂直方向的回轉運動轉變為水平方向的回轉運動而達到的。

3、電器控制部分：設備采用了先進的PLC程序控制器、人機界面及變頻調速控制系統相結合的自動控制方式，以兩個750W的減速電機作為主動力，由變頻調速系統作為驅動，實現了門開/關速度在10轉/分---32轉/分間無級可調的目的；同時控制系統對測試過程進行邏輯控制和全程監控并通過直觀的視窗對當前測試現狀進行反應，包括故障的及時報警和自動停機，從而使測試工作操作更簡便、運行更順利，真正達到了無人值守的目的。

被測冰箱的安裝：

立式冰箱（包含左/右側開門冰箱及雙開門冰箱）的安裝及固定可依靠左右箱體上安裝的螺桿調整夾緊裝置，或者用OYU6060W型鋁型材組成的角撐和螺桿調整夾緊裝置組合固定。
