冷電器具產品質量檢驗項目

一、標志和說明。

該項目主要考核產品的標志和說明是否標準和完整，標志是否清晰耐久等。

檢測產品：標簽?zāi)湍ピ囼灆C

二、對觸及帶電部件的防護。

該項目主要考核產品對觸及帶電部件的防護是否足夠，如不合格，用戶有觸電的危險。

檢測產品為：標準試驗指針銷

一、B類試驗彎指（B類試驗探棒）

1、彎指直徑：12 mm

2、彎指長度：80mm（三節總長度）

3、擋板直徑：50mm

4、擋板長度：100mm

5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2

二、試驗針（41號試驗探棒）

技術資料：

1、探棒直徑：30mm

2、探棒長度：80mm

3、手柄直徑：50mm

4、手柄長度：80mm

5、參考標準：IEC61032：1997 圖16

三、試驗銷（13號試驗探棒）

1、探棒直徑：頭部3mm，尾部4 mm

2、探棒長度：15mm

3、擋板直徑：25mm

4、擋板厚度：4mm

5、參考標準：IEC61032：1997 圖9

三、內部布線。

該項目主要考核內部布線的設置是否合理。該項目不合格的主要表現為產品器具內部布線與金屬外殼銳邊接觸。會導致絕緣損壞，發生觸電危險。

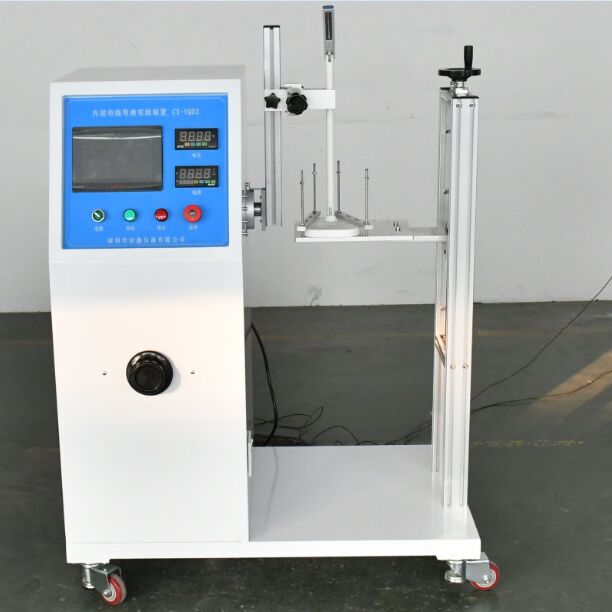

檢測產品：內部布線彎曲試驗機

●彎曲角度：>1300；


●彎曲速率：30次/min；

●輸出高電壓：240V；

●大輸出功率：3KW；

●彎曲速度：5～60次/分   速度可調；

●符合標準：IEC60335-1：23.3、GB4706.1：23.3、IEC60065、IEC60950等。

六、電源連接和外部軟線。

該項目主要考核產品的電源連接和外部軟線的規格、連接和固定方式等。該項目不合格，用戶使用過程中電源線可能會脫落損壞，造成短路等危險。

檢測產品：電源線拉扭力試驗機

符合標準：GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第25.15、GB2099.1-2008、5、GB7000.1、IEC60335-1、IEC60884-1、IEC60598-1

用途：用于對帶有電源軟線的器具，以及打算用柔性軟線永久連接到固定布線的器具等家用電器產品、醫療器械、燈具等電源線在接線端處進行拉力和扭矩兩項試驗，檢查夾緊裝置是否牢固。

試樣范圍：家用電器產品、醫療器械、燈具、插頭插座

結構及功能：設備采用Z字結構，可用來測試電冰箱、洗衣機等大型家電電源線夾緊端子的牢固程度。試驗方法為在導線試樣距固定裝置位置20mm處做一標記，然后以1次/秒速率平緩的施加拉力25次，然后在靠近器具位置施加一扭矩，持續1分鐘。試驗過后，導線標記位位移不超過2mm。

技術參數:

1、工作電源：AC220V   50HZ；

2、拉力砝碼：20N三個、30N兩個（可實現30N、60N、80N、100N 的拉力）；

3、扭力砝碼： 5N、12.5N、17.5N各一個，扭力臂20mm（可實現0.1Nm、0.25Nm、0.35Nm的扭矩）；

4、受拉次數：0~999999可預置，默認25次；

5、受拉頻率：1次/秒；

6、扭矩時間：0.01S～99小時59分鐘59秒。

7、夾具：拉力夾具與扭力夾具組合，中間通過軸承配合，減小扭力試驗時摩擦；

8、設備采用電機凸輪頂桿機構，Z字型連接，使夾具能夾持電源線在底面150mm以上的試樣。





9、試樣拉力扭矩搭配表

器器具質量/kg	拉力/N	扭力/N.m	拉力砝碼+扭力砝碼選擇
≦1	30	0.1	30N+5N
1<且≦4	60	0.25	2*30N+12.5N
>4	100	0.35	2*30N +2*20N+17.5N

10、設備外形尺寸及重量：900×500×1200mm，120kg

七、接地措施。

該項目主要考核產品的接地措施是否可靠。該項目不合格的主要表現為接地端子沒有防松措施，或者當軟線從固定裝置中滑出時接地導線在載流導線之前先繃緊，萬一基本絕緣失效，用戶有觸電的危險。

測試產品：接地電阻測試儀

二、功能介紹

1、定時測試功能

    當設置了定時值并且定時選擇開關選定在定時位置時，儀器啟動后定時顯示值開始倒計時，在計時值達到0 后自動停止計時并復位。

2、線控插口

    儀器可配線控測試棒，只要線控測試棒插在線控插口，就可以通過線控測試棒來控制機器的啟動、復位。

三、技術參數

1、本儀器工作條件：環境溫度0~40℃ ; 相對濕度不大于75% 。

2、主要技術指標：

（1）輸出電壓：AC 10V； 輸出電流：AC 30A(負載小于200mΩ時)

                                  AC 10A(負載大于200mΩ時)

（2）測試電流：20~200mΩ： 30A ±5%

               200 mΩ~600mΩ：10A ±5%

（3）測試電阻范圍：20~600mΩ ±5%（±3 個字）

（4）定時范圍：1~99 秒±5%。手動控制。

（5）工作電壓：AC 220V±10% 50Hz

三、穩定性和機械危險。

該項目主要考核器具在正常使用中是否會翻倒或者有無觸及危險運動部件的可能。

檢測產品：穩定性試驗臺

合標準及條款
符合標準: GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第20.1條款
試樣范圍、用途、原理、結構及使用環境
試樣及限制	商用電磁灶
試驗用途	適用于商用電磁灶需要在5°或10°的傾斜地面是否會發生失衡現象的驗證，考核其穩定性能
測試原理	將測試樣品放置臺面，通過傾斜機構實現不同的角度傾斜
設備結構及特點	裝置由一個工作臺面和角度調節裝置組成 設備外形尺寸：約：2100×1900×100（mm）W×D×H，設備重量：200kg
性能指標
測試工位		單工位
控制方式		機械調節
臺面尺寸		2000mm*1800mm
臺面材料		優質噴涂鋼板
角度調節范圍		0-30°，可螺桿調節
承載能力		200kg
