一、 系統概述

本試驗機是根據GB/T3836.1-2021中26.4.2和附錄A3.3相關標準要求設計制造，用于防爆殼體抗沖擊測試，驗證其沖擊的強度性能。

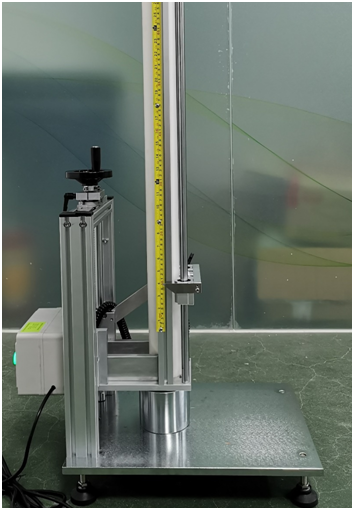

本試驗機采用遙控控制，電動升降，電磁鐵釋放沖擊元件，沖擊點位置可移動，兼容大小防爆產品外殼的抗沖擊測試。

二、 符合標準

GB/T3836.1-2021《爆炸性環境 第1部分：設備 通用要求》第26.4.2和附錄A3.3

IEC60079-0:2017

三、 設備原理及結構

設備原理：

采用電機驅動錘頭升降至跌落高度位置，電磁鐵吸附錘頭，按遙控控制電磁鐵釋放錘頭，使錘頭已要求高度跌落沖擊試樣。

設備結構：

根據客戶試樣定制，具體特點如下

1、 擺臂可旋轉，可定位試樣頂部大部分區域

2、 2米長鋼導管，電磁鐵安裝于鋼管內，可定位跌落高度

3、 錘頭在鋼導管內完成釋放跌落沖擊測試，可有效防止對人的砸傷

4、 錘頭可通過電動升降機構至電磁鐵吸附位置，對于2m高測試，不用搭梯子

5、 帶手持紅外遙控，可控制升降動作、釋放動作，操作方便簡潔。
