UL859溫度測量裝置CX-UL53

一、     符合相關標準

GB/T 23106-2008《家用和類似用途毛發護理器具的性能測試方法》第6.5條款及圖2~圖4

IEC61855:2003

二、用途、設備原理及結構

用于測量手持式干發器的出風溫度以及卷發器具的卷筒溫度。

利用溫度巡檢儀按標準位置監測測量點溫度，并按標準要求6.5.2公式修正。

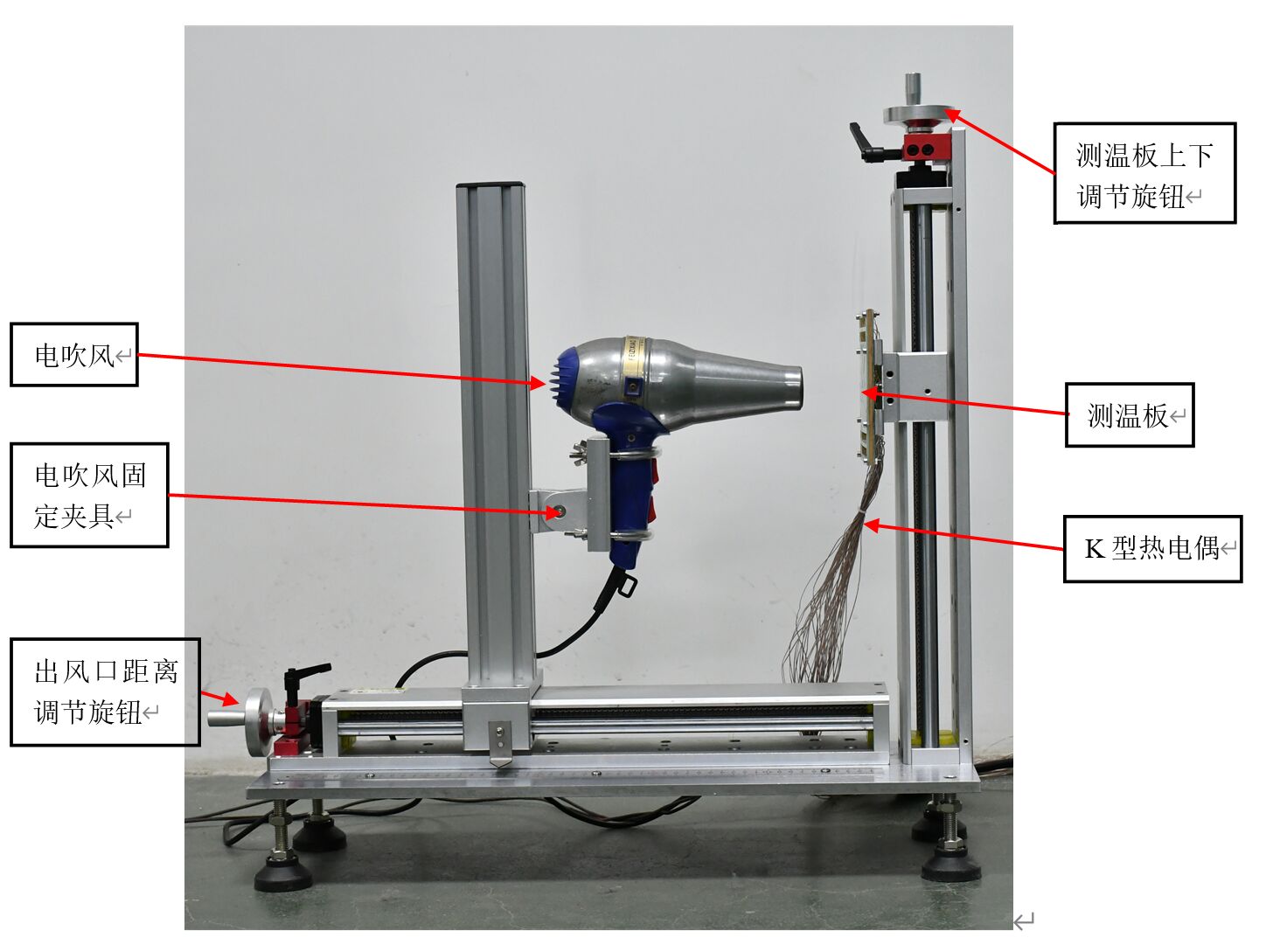

設備結構圖如下：

三、主要技術參數

四、     設備使用步驟

1、         將熱電偶接在溫度巡檢儀上，熱電偶線帶標簽對應面板上的布局，如下圖。

2、         試樣安裝

將試樣安裝在夾具上，調節溫度測量板的高度，使試樣出風口與溫度測量板中心在一條水平線上。

調節左側旋鈕使試樣的出風口與測溫板的距離如下：

    不帶附件，25mm和100mm：

    帶一個匯流風嘴，100mm：

    帶一個擴散風嘴，50mm

3、         測溫

①   、將試樣通電，將溫度調至最高出口溫度。

②   、對于手持式干發器和帶有暖風的毛發成型器具，穩定狀態被認為是在器具接通10min后建立。

  對于其他器具，穩定狀態被認為是在器具接通20min后建立，或者先出溫控器動作4次，則穩定狀態是在溫控器動作4次時建立。

③   、穩定狀態建立后30s內測量溫度。

  每次測量所得到的出風溫度Ti是具有最高溫度值的五個測量點的平均值，用℃表示，并修約到1個小數位，測量的精度在±3K內。

  為了補償環境溫度變化測得的出口溫度Ti，必須按照下面公式進行修正：

不帶附件的測量必須進行3次，這3次測量的平均值就是最終的出風溫度，通過下面公式計算得出：
