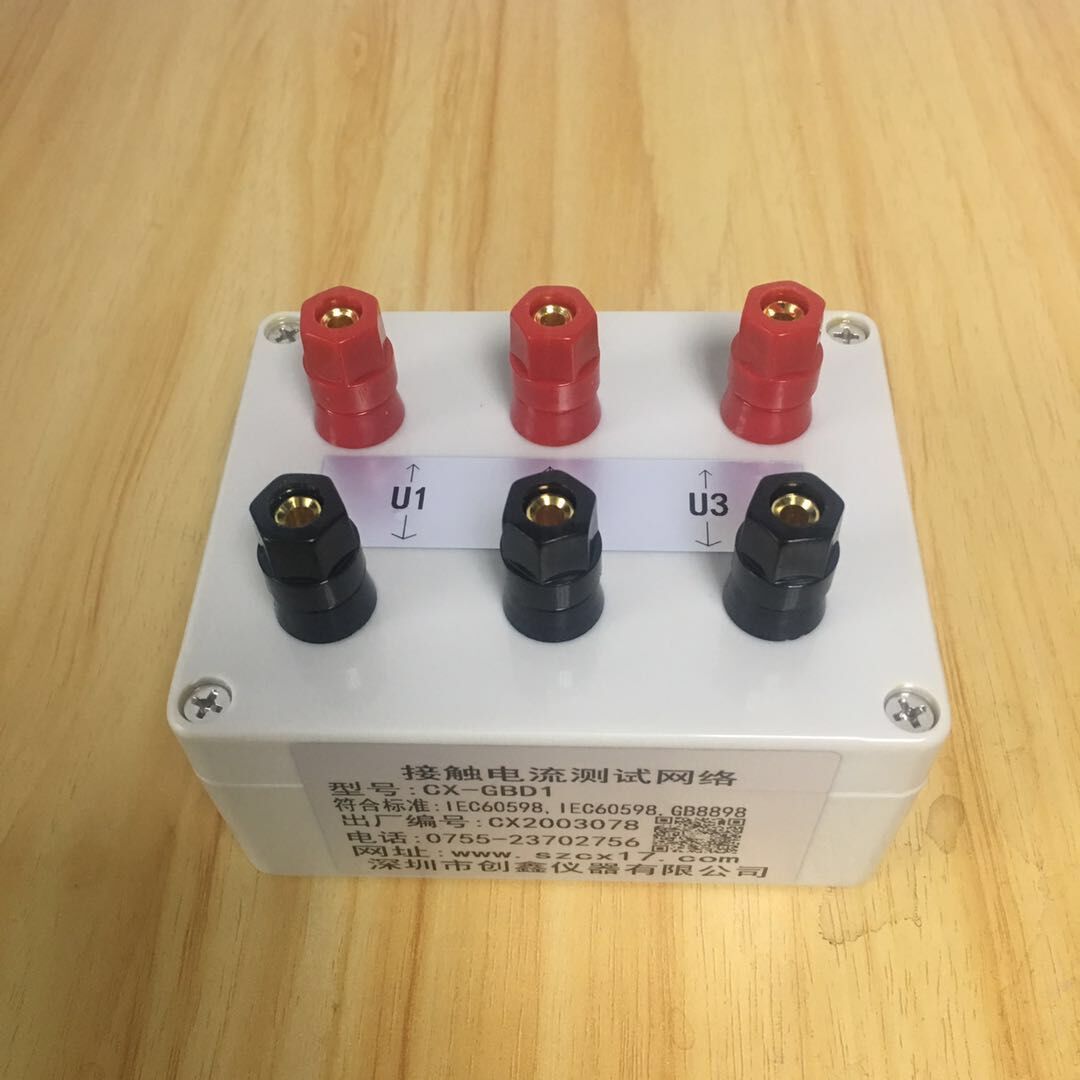

IEC60990 GB/T121132接觸電流測試網絡
接觸電流測試網絡符合IEC60990 GB/T121132接觸電流和保護導體電流的測量方法圖4加權接觸電流（感知電流或反應電流）,圖5加權接觸電流（擺脫電流）的測量網絡要求，GB7000.1 IEC60598-1圖G.1 圖G.2 圖G.3 圖G.4等標準要求。本網絡使用方便，操作簡單。把測試網絡和電源轉換開關單獨做出來，可以整體采購也可以根據實際測試情況分開采購。
本測試網絡分為4個部分組成：
第1部分為接觸電流轉換開關，見圖1。
第2部分是加權接觸電流（感知電流或反應電流）測試網絡，見圖2。
第3部分是加權接觸電流（擺脫電流）的測量網絡，見圖3。
第4部分是高頻保護導體電流加權的測量網絡，見圖4。
測試方法：
1、把被測物和接觸電流MD放置絕緣臺上。
2、把接觸電流測試網絡的“B端” 與被測物地線相連。
3、把接觸電流測試網絡的“A端”接到需要接觸電流的位置上（認為可能漏電的地方），比如裸露的金屬部分，可觸及的塑料外殼。
4、示波器的探頭根據測試要求，分別夾到U1或U2端子了（注意探頭的極性）。
5、給被測物上電 。
6、用示波器直接讀取U1或U2 的電壓，按標準要求計算，接觸電流等于U1或U2 的峰值（有效值）除以500。
7、根據相關標準評判測試結果。
四：測試注意事項：
1、在測試時，由于部分端子可以接觸到，請注意人生安全。
2、在連接好示波器，測試樣品和接觸電流MD后再通電，請勿通電時連接測試連線。
圖1 4943中的5A試驗電路
