IP防塵防水

在工業生產中，特別是可在戶外使用的電子電器產品，對設備都會有不同等級的防塵防水要求。自動化儀表設備的外殼防護等級（IP代碼/防塵防水），是保證設備正常運行、保證產品可靠性防護的一項重要指標。那么，在選擇與使用儀表產品時，就要特別關注一下儀器儀表的防護等級，這對于正確地產品選型，及產品安裝與使用有著非常重要的意義。下面，就為大家具體介紹一下IP防護等級的相關知識。

IP防護等級是什么？

界定電器設備如噴碼機設備的外殼密封性能，國際上普遍采用EN60529標準。這個標準將量化的不同類別的防護等級主要包括針對固體異物侵入外殼的防護（包括工具、手指或者灰塵等）和對于水的防護（水以凝結、沖洗、沉浸等方式進入殼內對設備造成有害影響）。



IP后面的兩位數字，表示該設備外殼對于固體異物和水侵入的防護強度，第1個數字表示電器設備防塵、防止外物侵入的等級，第2個數字表示設備防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。



例如：防護等級IP54，IP為標記字母，數字5為標記數字，4為標記數字標記數字表示接觸保護和外來物保護等級，標記數字表示防水保護等級。



兩個標示數字所表示的防護等級如下表：

另外，當防護要求的等級高于上述特征數字表示的等級時，將通過在前2位數字后增加附件字母的方式來表達擴展范圍，其也需要滿足這些附加字母各自的要求。

IP防水等級詳細劃分

---

界定電器設備如噴碼機設備的外殼密封性能，國際上普遍采用EN60529標準。這個標準將量化的不同類別的防護等級主要包括針對固體異物侵入外殼的防護（包括工具、手指或者灰塵等）和對于水的防護（水以凝結、沖洗、沉浸等方式進入殼內對設備造成有害影響）。



IP后面的兩位數字，表示該設備外殼對于固體異物和水侵入的防護強度，第1個數字表示電器設備防塵、防止外物侵入的等級，第2個數字表示設備防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。



例如：防護等級IP54，IP為標記字母，數字5為標記數字，4為標記數字標記數字表示接觸保護和外來物保護等級，標記數字表示防水保護等級。



兩個標示數字所表示的防護等級如下表：



另外，當防護要求的等級高于上述特征數字表示的等級時，將通過在前2位數字后增加附件字母的方式來表達擴展范圍，其也需要滿足這些附加字母各自的要求。

IP防水等級詳細劃分

以下防水等級參考標準IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等國際適用標準：

1．范圍
防水試驗包括**伴特征數字為1至8，即防護等級代碼為IPX1至IPX8

2．各種等級的防水試驗內容

（1）IPX1
方法名稱：垂直滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min

3) IPX3

(4) IPX4

(5)IPX4K

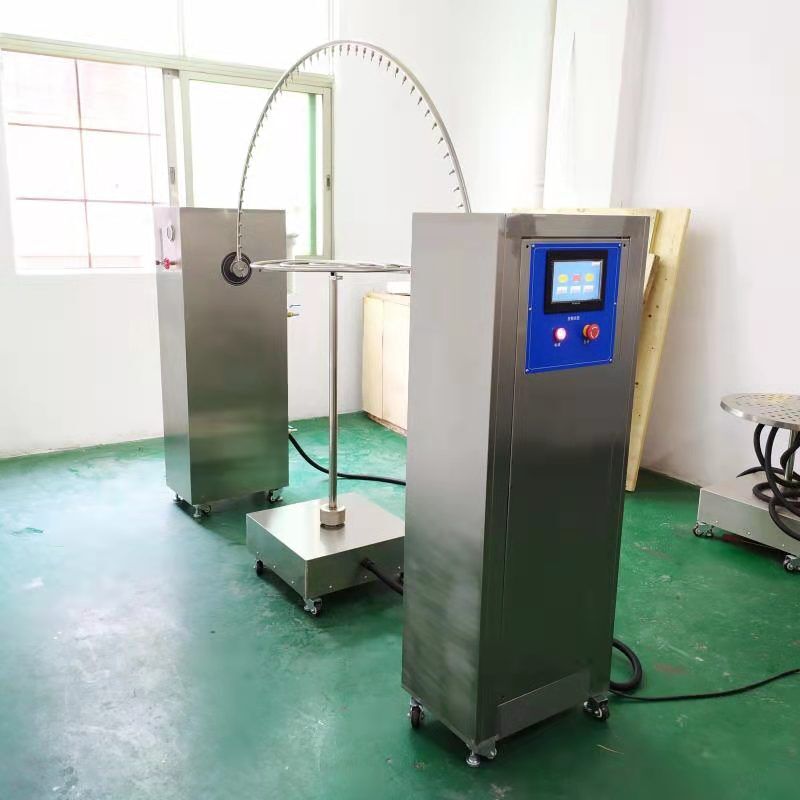

試驗名稱:加壓擺管淋雨試驗
試驗設備：擺管式淋雨試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗壓力：400kPa
試驗時間：試驗5min后樣品旋轉90°

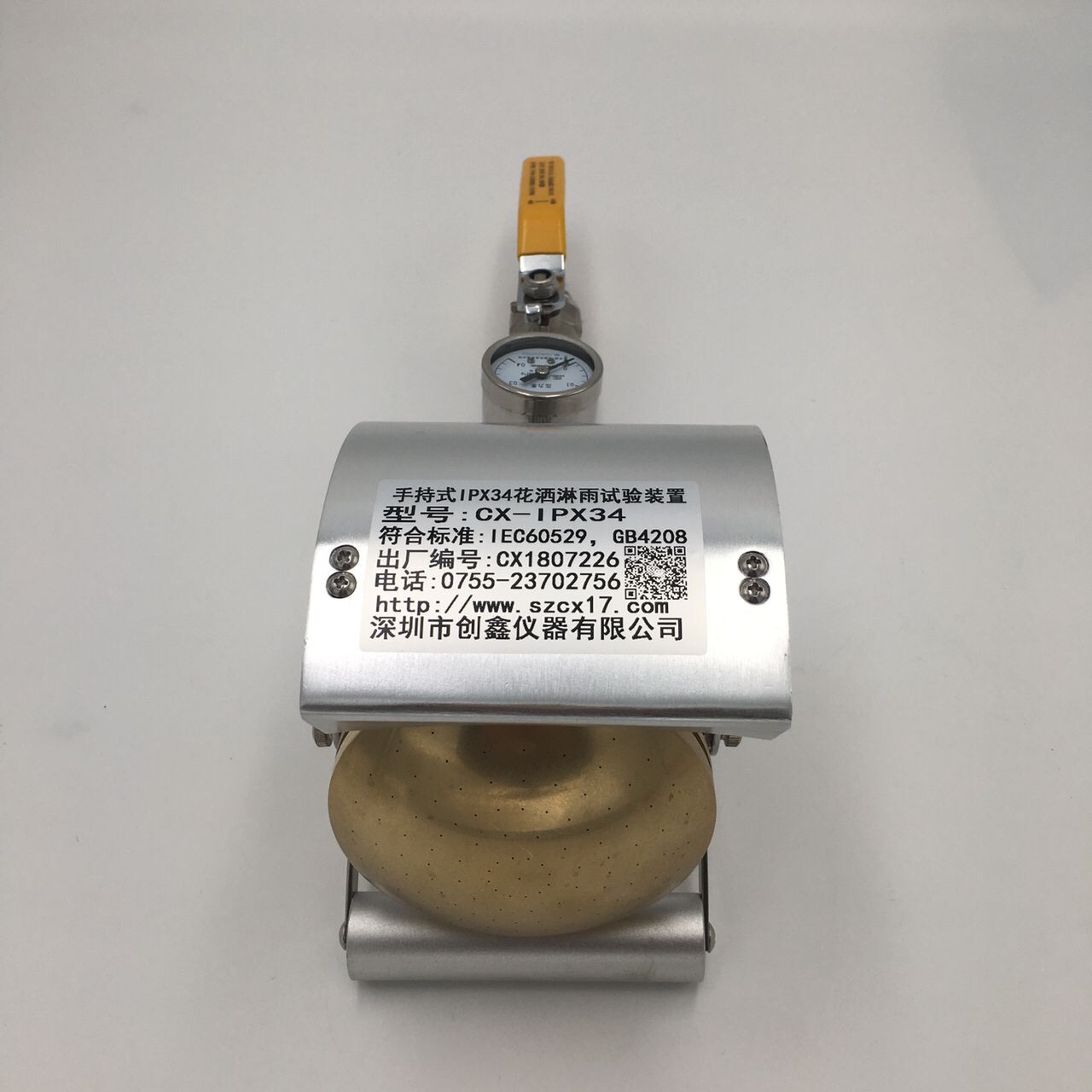

注：噴淋管有121個直徑為0.5mm的孔；
-- 中心1個孔
-- 核心區2層（每層12個孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）；
-- 可移動的罩蓋。
噴淋管應用銅鋅合金（黃銅）制成。

（6）IPX5

方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為6.3mm
試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)*少3min 。

（7）IPX6
