客戶服務(wù)

氧彈老化試驗機(jī)的原理與應(yīng)用 本儀器適用于電線、電纜、橡膠(塑料、人造革)護(hù)套及絕緣層以及其他高分子材料在規(guī)定的壓力和溫度作用下，在氧氣和壓縮空氣的介質(zhì)中進(jìn)行老化試驗。

根據(jù)GB4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》第22.32條要求，附加絕緣和加強(qiáng)絕緣的結(jié)構(gòu)或防護(hù)措施,應(yīng)使器具內(nèi)部各個部件磨損而產(chǎn)生的污染積聚,不會使其爬電距離或電氣間隙減小到低于第29章中規(guī)定的值。

作為附加絕緣來使用的各個天然或合成橡膠部件,應(yīng)是耐老化的,或是其被放置的位置和設(shè)計的尺寸能夠在即使出現(xiàn)裂紋的情況下,也不會使爬電距離減小到低于29.2規(guī)定的值。

未緊密燒結(jié)的陶瓷材料、類似材料或單獨的絕緣珠,不應(yīng)作為附加絕緣或加強(qiáng)絕緣使用。注1:內(nèi)埋有電熱導(dǎo)線的絕緣材料,被認(rèn)為是基本絕緣,而不是加強(qiáng)絕緣。

通過視檢和測量確定其是否合格。

若對橡膠材質(zhì)的部件有耐老化的要求,就應(yīng)進(jìn)行以下的測試。

樣品被自由懸掛在一個氧氣罐中,氧氣罐的有效容積至少為樣品體積的10倍,氧氣罐中充滿了純度不低于97%的氧氣,壓力達(dá)到2.1MPa±0.07MPa,溫度維持在70℃±1℃。

注2∶氧氣罐的使用會出現(xiàn)某些危險(除非小心操作)。要采取預(yù)防措施來避免由于突然的氧化而產(chǎn)生爆炸的危險。

樣品在氧氣罐中保持96h,然后將樣品從罐中取出,放到室溫條件不小于16h,避免陽光直接照射。

試驗后,檢查樣品,不應(yīng)出現(xiàn)裸視觀察到的裂紋。

如有懷疑,進(jìn)行下述試驗來測定陶瓷材料是否緊密燒結(jié)。

陶瓷材料被打成碎片,浸泡在每100 g甲基化酒精含1g堿性品紅的溶液中。溶液的壓力不小于15MPa,并保持一段時間,以使得樣品的試驗持續(xù)時間數(shù)(以小時為單位(h))和試驗壓力(MPa)之積約為180。

從溶液中取出碎片,沖洗,干燥,并打成更小的碎片。檢查新的破裂面,裸視不應(yīng)有任何染料的痕跡。

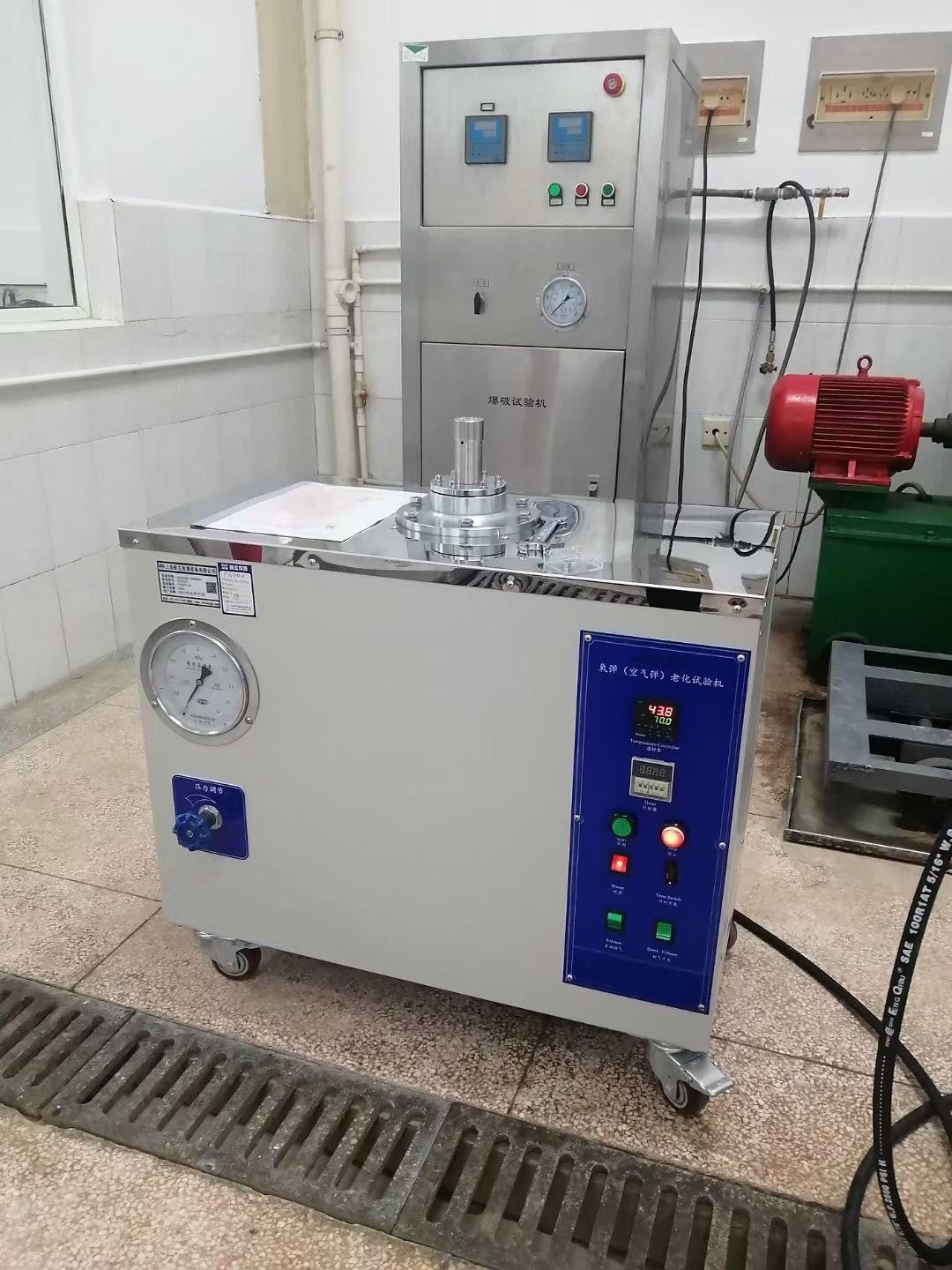

氧彈試驗機(jī)依據(jù)GB4706.1-2005 的 22.32 要求設(shè)計制造。本儀器適用于電線、電纜、橡膠(塑料、人造革)護(hù)套及絕緣層以及其他高分子材料在規(guī)定的壓力和溫度作用下，在氧氣和壓縮空氣的介質(zhì)中進(jìn)行老化試驗。

技術(shù)參數(shù)：

1、最高工作壓力：≥2.5MPa;安全爆破壓力:2.7～3.3 MPa;。

2、溫度自控范圍：室溫～200℃ 可調(diào);精度：±0.5℃。

3、容積：4000cm3 。

4、加熱器功率：2400W 。

5、溫度分辯率：0.1℃; 溫度均勻度：1℃。

6、溫度控制：數(shù)字顯示 。

7、溫度報警：0～130℃可調(diào) 。

8、溫度控制：數(shù)字顯示自動控制。

9、空氣彈試驗：介質(zhì)為空氣，溫度為127℃，壓力為0.55MPa。

10、氧氣彈試驗：試驗介質(zhì)為氧氣，溫度為70℃，壓力為2.1MPa。

11、罐體材料：不銹鋼。

12、降壓程序：試驗結(jié)束后試驗箱壓力≥5min自動降至大氣壓。

13、 壓力表：量程 0～4MPa，最小刻度：0.02 MPa。

試驗時間：0.01s～9999h連續(xù)設(shè)定，試驗完成時有蜂鳴報警聲音提示。

14、至少在 24 小時內(nèi)，試驗壓力可保持在 2.1MPa±0.07 條件內(nèi)。
