GB/T1002-2021家用和類似用途單相插頭插座量規清單已更新

本文件規定了家用和類似用途單相插頭插座的型式、基本參數和尺寸，以及試驗方法。 本文件適用于家庭和類似家庭環境場合使用的、交流頻率為50Hz、額定電壓為250V、額定電流不 超過16A的單相插頭和插座。

試驗方法

5.1.1檢驗家用和類似用途單相插頭插座尺寸，應用圖８～圖16規定的專用量規、分度值為0.02ｍｍ的游標卡尺來檢查，插頭插銷端部倒圓部分尺寸用適當量具測量。這些量規的表面粗糙度全部為^0.8硬度為洛氏硬度HRC58-HRC62，量規的平行度、垂直度和對稱度等形位公差按GB/T1184-1996中規定公差H級。

5.1.2插頭的插銷應能通過圖８、圖９量規。若插頭插銷帶有絕緣護套，則絕緣護套部分不需要通過圖８、圖９量規。

5.1.3插座量規的使用方法如下：

———插座通規應能插入插座面板的插孔；

———插座止規應不能插入插座面板的插孔；

———插座接觸規應能接觸到插座的帶電插套；

———插座不接觸規應不能接觸到插座的帶電插套。

當使用量規時，插座如果有保護門，應使之不起作用，以免影響試驗。 量規的插入力應不大于GB/T2099.1-2021表16的最大拔出力。

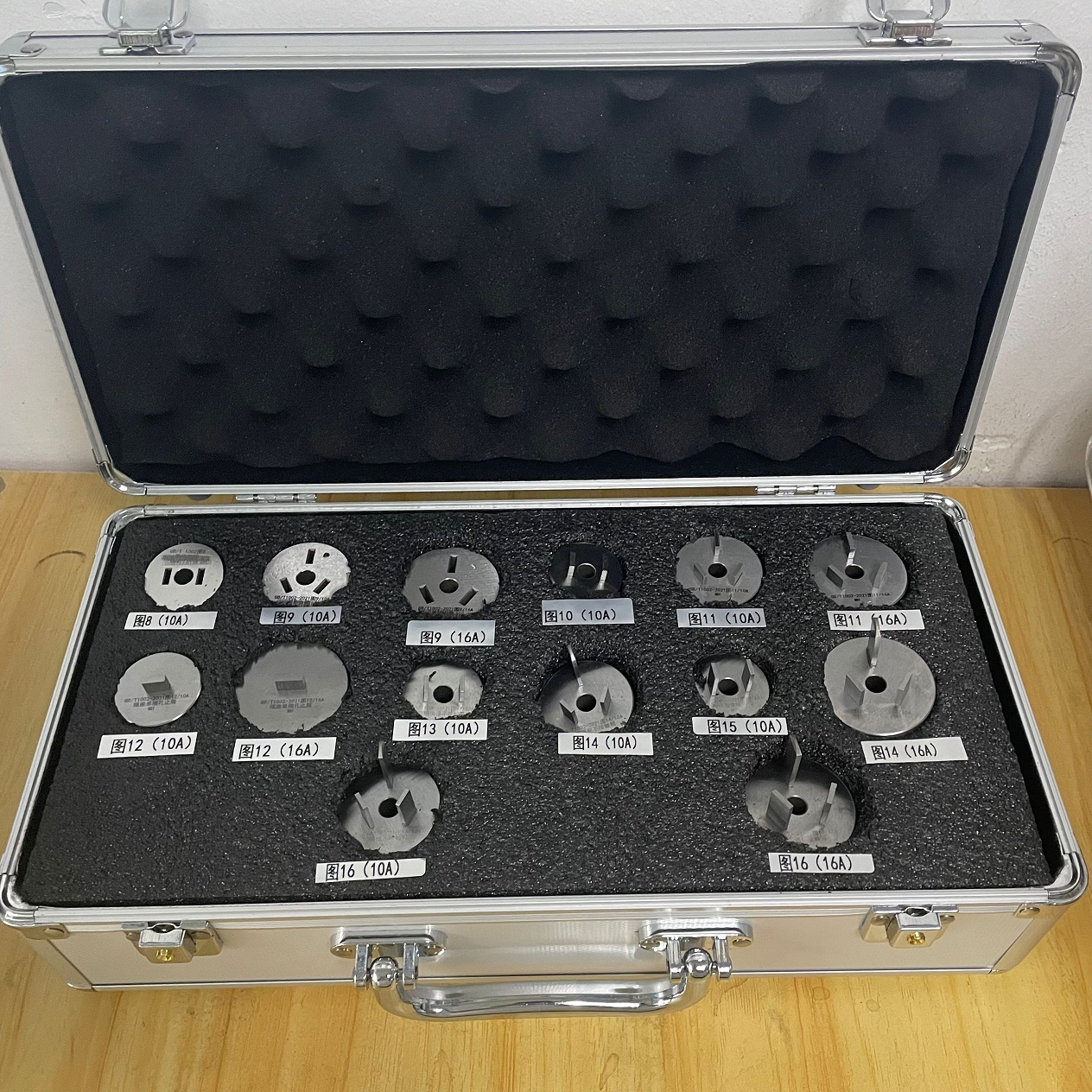

圖8單相兩極插頭量規

圖9單相兩極帶接地插頭量規

圖10單相兩極插座通規

圖11單相兩極帶接地插座通規

圖12單相插座單插銷孔止規

圖13單相兩極插座不接觸規

圖14單相兩極帶接地插座不接觸規

圖15單相兩極插座接觸規

圖16單相兩極帶接地插座接觸規
