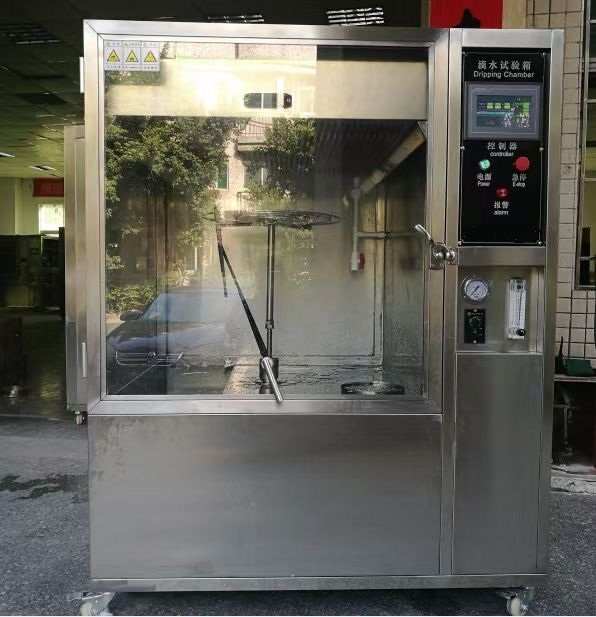

500L滴水試驗箱內箱尺寸是多大
一、產品用途
本設備用于考核電子電工產品，外殼和密封件在淋雨環境下能否保證設備和元件良好性能的試驗。本產品模擬滴水，濺水等各種環境。主要適用于手機、通訊產品、汽車零部件、戶外照明及信號裝置等產品做防水性能測試及IP防水等級測試；同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據；整個試驗過程在箱體內完成，水不會濺到室外，并且水可以循環使用。
二、符合標準
GB2423,38-2006、GB4208 、IEC 60529等
三、主要技術參數
|
IP12-500L |
|
|
內箱尺寸 |
800×800×800㎜（W*D*H） |
|
外箱尺寸 |
約1140×860×1750mm（W*D*H）以實際尺寸為準 |
|
滴水面積尺寸 |
600×600*60mm（W*D*H) |
|
滴水箱與樣品距離 |
200 mm |
|
滴水孔直徑 |
φ0 .4 mm |
|
噴水孔徑間距 |
20 mm |
|
降雨量 |
1+0.5mm/Min 3+0.5mm/Min |
|
轉盤直徑 |
400mm |
|
轉盤轉速 |
1 ～7r/min 可調 |
|
轉盤 |
IPX1轉盤平行 IPX2轉盤可傾斜15° |
|
轉盤可調高度 |
200mm |
|
轉盤承重 |
20公斤 |
|
試驗時間 |
1～999,999min（可設定） |
|
外箱材料 |
304不銹鋼 |
|
控制系統 |
本公司自主研發的控制系統 |
|
氣源 |
需方自備5kg以上氣源 |
四、使用環境
|
環境溫度: RT10～35℃(24H內平均溫度≤28℃） |
|
環境濕度: ≤85%RH |
|
電源: 220V 50HZ單相三線+保護地線, 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專用供本設備使用 |
|
功率: 約2KW |
|
保護系統: 漏電、短路、報警提示 |
五、主要配件清單
|
序號 |
名稱 |
品牌 |
備注 |
|
1 |
觸摸屏控制器 |
昆侖通泰 |
|
|
2 |
PLC |
信捷 |
|
|
3 |
中間繼電器 |
士研 |
|
|
4 |
斷路器 |
正泰 |
|
|
5 |
減速電機 |
瑞踴 |
配1個調速器 |
|
6 |
帶燈按鈕 |
紅波 |
|
|
7 |
急停 |
紅波 |
|
|
8 |
漏電斷路器 |
正泰 |
|
|
9 |
水泵 |
凌霄 |
|
|
10 |
流量計 |
國產 |
|
|
11 |
PVC管 |
聯塑 |
|
六、附件清單
|
名稱 |
數量 |
備注 |
|
量杯 |
1條 |
|
|
綁帶 |
1條 |
|
|
過濾芯 |
2個 |
|
|
接水盤 |
1個 |
直徑約200mm |
|
斜盤 |
1個 |
|
|
視窗雨刮刷 |
1個 |
|
|
滴水針頭 |
100個 |
|
