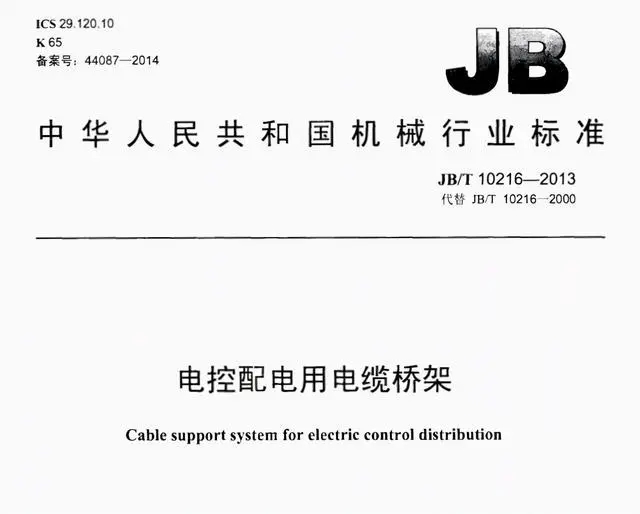

內容來源于《JB/T10216-2013電控配電用電纜橋架》第5.3篇撞擊試驗

5.3撞擊試驗裝置

5.3.1試品要求

試驗在長度為250mm±5mm、數量為三件的電纜托盤或電纜梯架試驗樣品上進行。

5.3.2試品布置

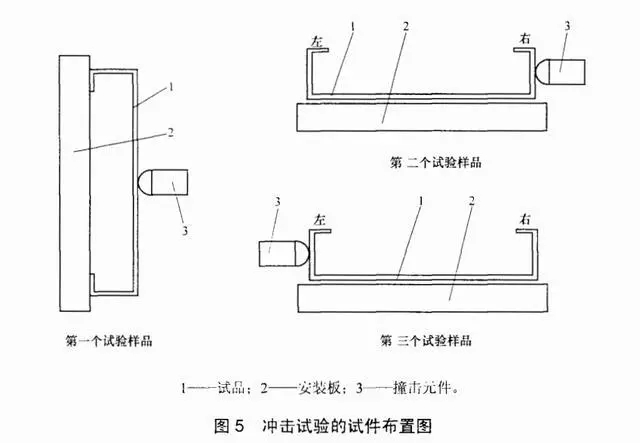

試品布置如圖5所示。

5.3.3試驗條件

金屬制橋架可在常溫下試驗。玻璃鋼和復合材料或其他非金屬材料制成的橋架，試驗之前應進行連續168 h、60"C±2°C的老化試驗，然后將試品放入低溫冰箱，箱內的溫度應保持-20C±2C，2h后，將試品依次取出，在10s±1s的時間內完成試驗。

5.3.4試驗方法

三個試品分別做底部及兩個側邊的撞擊試驗，撞擊的位置分別為底部及兩側邊的中部。

試品的安裝要求應符合GB/T 2423.55-2006的規定。

嚴酷等級按GB/T 2423.55- 2006 的規定，按10J的撞擊能量值來考核。撞擊次數為各一次。

5.3.5試驗結果

經撞擊試驗后試品應不會出現影響安全使用的變形和裂紋。
