插座拔出力試驗方法

一.產品概述：

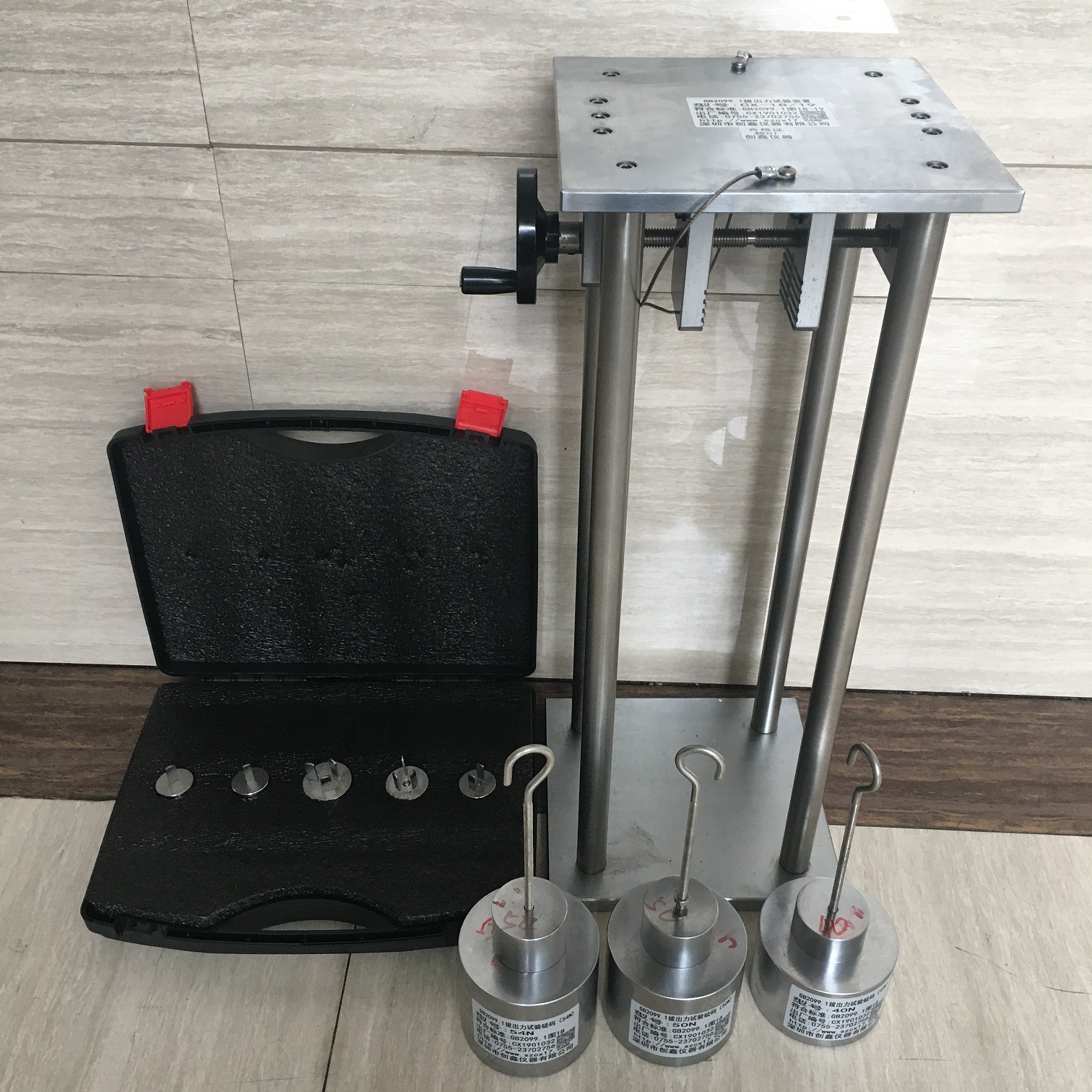

本設備依據GB2099.1家用和類似用途插頭插座及其他電器附件的有關標準研制而成。用于“插座”項目中“拔出插座所需要的力”試驗。以檢查插頭從插座中拔出時所需要的zui大力和單插銷從插座拔出時所需要的zui小力。適用于額定電壓不超過250V,額定流小于16A的插頭插座。 它是電器附件、家用電器制造廠家、質量檢測部門和科研單位檢測日用電器產品不可缺少的裝置。

二、主要技術參數

1、配備砝碼托盤和用砝碼

2、附加砝碼:4N 、5N、5.4N各1個;

3、標準試驗插頭:二極10A,三j極10A、16A各1個;

4、標準試驗插銷:1.5N、2N各一個;

5、配有夾緊裝置;

三.試驗方法：

1.大拔出力的測定

①將帶有zui大尺寸插銷的試驗插頭插入插座，并從插座拔出10次。

②將插座固定夾緊裝置上，使插座的插孔朝下。

③將試驗插頭插入插座，再把準備好的砝碼組件（包括掛鉤、砝碼和砝碼托盤）掛在試驗插頭下方的吊環上。掛上時不得搖晃。必要時，使附加砝碼從50mm的高度跌落到主砝碼上。

例如10A兩ji的插座大拔出力為40N，那么試驗插頭、掛鉤、砝碼盤的合力為36N，附加砝碼為4N，當等于大拔出力的力施加在插頭時，插頭應脫出插座。如果插頭不脫出，可將附加砝碼從50mm的高度跌落到主砝碼上，插頭應從插座脫出。

2.小拔出力的測定

a)選擇試驗插規：如果插座能讓不同尺寸 的插銷的插頭插入，應選用相應的小尺寸。

b)用冷的化學脫脂劑，例如：三氯乙烯或石油醚等將插銷的油脂擦掉。

注：使用上述試驗液體時，要采取足夠的預防措施，防止吸入毒氣。

c)將插座固定在夾持裝置上。
