第一特征數字

特別說明：制造商使用字符X 代表第一特征數字或者第二特征數字時，通常表示測試不適用于該產品或者該位特征數字為任意數字都可以。

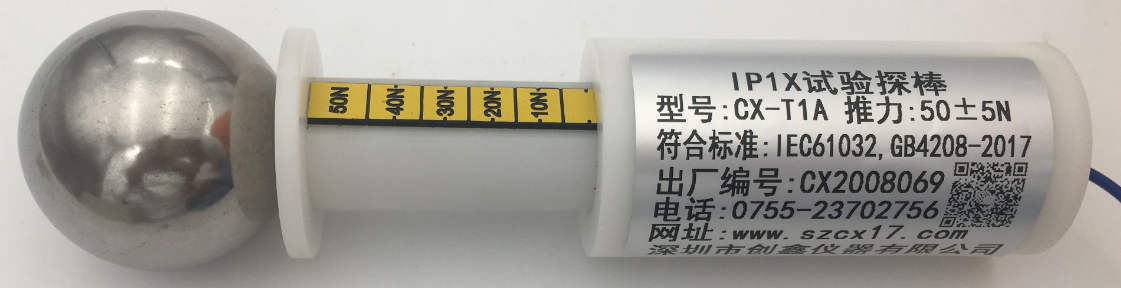

IP 1X:

直徑50mm的固態物體不能侵入機械設備內部結構；

不會出現手背等誤碰到設備內部帶電部分或旋轉結構。

測試用力：50N，既保證50N內的力不會破壞其防護等級。

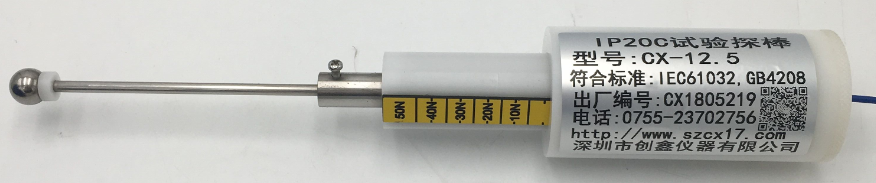

IP 2X：

直徑12.5mm的固態物體不能侵入機械設備內部結構；

手指或長度80mm以內的類似手指的物體（直徑在12mm以內）不會誤碰到設備內部帶電部分或旋轉結構。

測試用力：30N

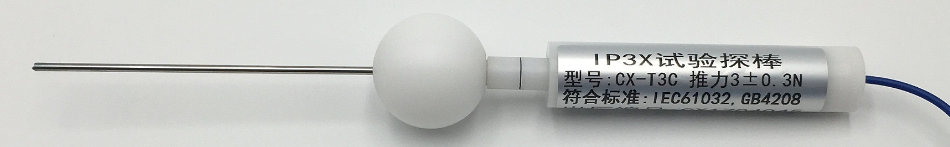

IP3X：

直徑及厚度在2.5mm及以上的固態物不可侵入到機械設備內部結構。

測試用力：3N

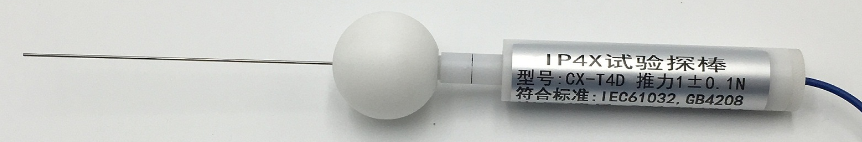

IP 4X：

直徑及厚度在1mm及以上的固態物不可侵入到機械設備內部結構。

測試用力：1N

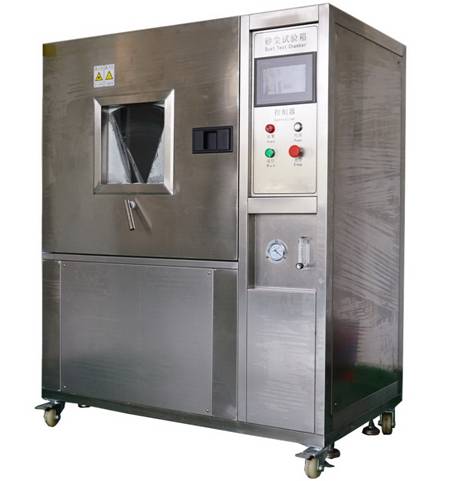

IP 5X：

防塵，既直徑1mm的金屬線不得侵入設備外殼，不能完全防止塵埃進入設備內部，但是進入的塵埃不會引起設備內部的正常運行和安全。

IP 6X：

塵密，既直徑1mm的金屬線不得侵入設備外殼，并且可完全防止塵埃進入設備內部。

第二個特征數字

IP X1：

垂直落下的水滴不會對設備造成有害影響。

以每分鐘 1mm 的流量測測試 10 分鐘。

IP X2：

當設備的各垂直面傾斜15度以內時，垂直落下的水滴應不對設備造成有害影響。

從 4 個位置以每分鐘 3mm的流量各測試 2.5 分鐘。

IP X3：

防淋水，設備各垂直面在60度范圍內淋水不對設備造成有害影響。

從垂直方向至兩側 60 度角以內淋水 10 分鐘，各噴水口流量：0.07L/分鐘。

IP X4：

防濺水，從設備任意方向濺水都不會對設備產生有害影響。

各噴水孔以0.07 升/分鐘的水量從垂直方向至兩側180度角淋水10分鐘。

IP X5：

防噴流，從設備任意方向噴水都不會對設備產生有害影響。

使用直徑 6.3mm 的噴水管，以分鐘 12.5 升的水量在 2.5 ? 3m處噴水 3 分鐘以上。

IP X6：

防強噴流，從設備任意方向進行強噴水都不會對設備產生有害影響。

使用直徑 12.5mm 的噴水管，以分鐘 100L/分鐘 的水量在 2.5 ? 3m處噴水 3 分鐘以上。

IP X7

防短時間浸水，即使設備置于1m深的水中，30min內不會有水浸入設備內。

IP X8

防持續潛水，既設備可長時間置于＞1m深的水中而不會有水侵入設備內。

IP X9

防高溫高壓噴水，既在75℃-85℃的高溫條件下，從設備的各個方向噴水不會對設備造成有害影響。

附加字母（可選）

IP XXA

防止手背侵入設備內部。使用直徑為50mm的球型試具接近時，能與設備內危險部件保持足夠距離。

IP XXB

防止手指侵入內部。使用直徑12mm，長80mm的試驗手指接近設備，能與設備內危險部件保持足夠距離。

IP XXC

防止工具侵入設備內部。使用直徑2.5mm，長100mm的試具接近設備，能與設備內危險部件保持足夠距離。

IP XXD

防止金屬線侵入設備。使用直徑1mm，長100mm的試具接近設備，能與設備內危險部件保持足夠距離。

補充字母

小結

• IP防護等級是世界范圍內廣泛認可的防護等級評價標準，主要依據為《IEC 60529：2013 Degrees of protection provided by enclosure (IP code)》，等效國標為《GB/T 4208-2017 外殼防護等級（IP代碼）》；
• 一般無可選字母的IP防護等級的使用更加廣泛，如IP21，一般用于室內普通環境，也是很常見的一種防護等級，而IP54防護等級可用于戶外環境；
• 一般的工業現場，污染等級1或2，使用IP21的設備即可；比較惡劣的工業現場需使用IP54或更高的防護等級，一般IP21和IP54防護等級是工業上比較常見的防護等級。
• 目前手機的最高防護等級為IP68，但是需要注意，防護等級會隨著使用時間的增長而下降。
