成套設備的IP量規防護等級試驗要求
序號
標 準
名 稱
1
GB 17467-2010
高壓/低壓預裝式變電站
2
GB 3906-2006
3.6kV～40.5kV交流金屬封閉開關設備和控制設備
3
GB 7251.1-2013
低壓成套開關設備和控制設備

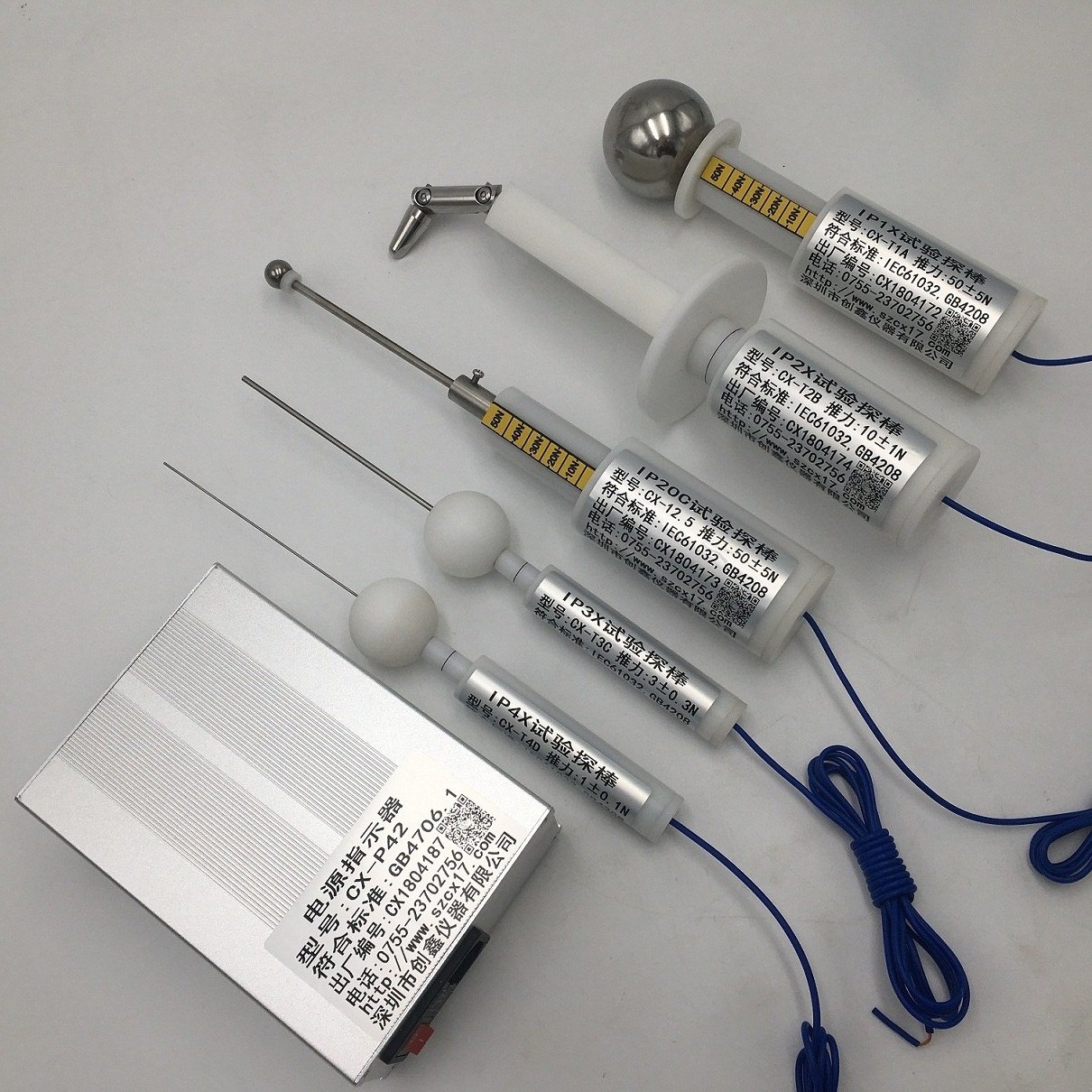

IP量規滿足IEC 60529 & GB 4208標準要求，在IP防護測試中用于模擬固體異物，主要用于IP防護等級測試的第一位特征數字1、2、3、4、及附加字母A項目的測試。在防止接近危險部件的試驗要求中，A型試驗探棒需帶推力試驗，本裝置自帶推力和回路裝置。
1） IP1X器具
鋼球直徑：50mm
擋板直徑：45mm
擋板厚度：4mm
手柄直徑：10mm
手柄長度：100mm
推力：50N±5N

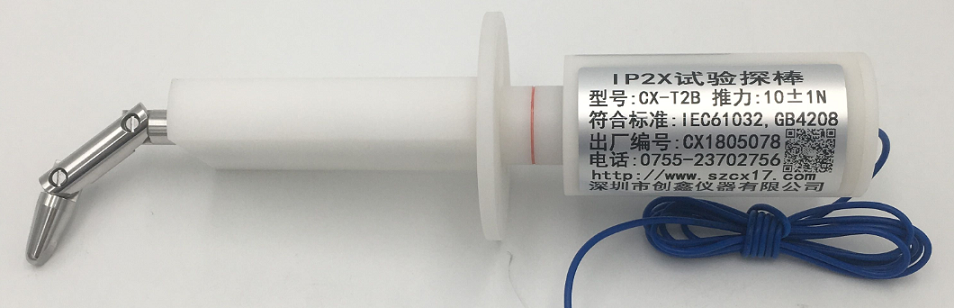

2） IP2X器具
試驗指直徑：12mm
試驗指長度：80mm
手柄直徑：50mm
手柄長度：100mm
推力：10N±1N

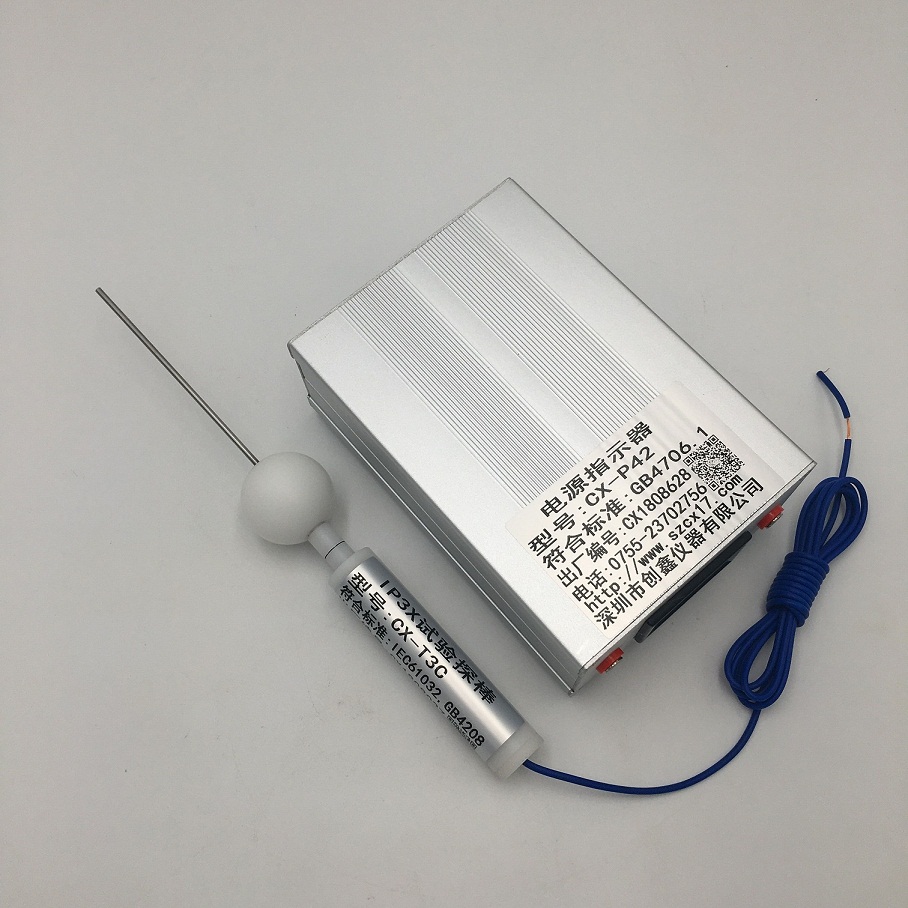

3） IP3X器具
鋼針直徑：2.5mm
鋼針長度：100mm
手柄直徑：10mm
手柄長度：100mm
擋盤直徑：Φ35mm
推力：3N±0.3N
4） IP4X器具
鋼針直徑：1.0mm
鋼針長度：100mm
手柄直徑：10mm
手柄長度：100mm
擋盤直徑：Φ35mm
推力：1N±0.1N
