GB4706.1第22.16條自動卷線器耐久測試儀
GB4706.1第22.16條自動卷線器耐久測試儀
一、符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.16條款
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用和類似用途電器帶自動卷線器的器具，如吸塵器
試驗用途：用于檢測家用和類似用途電器自動卷線器的結構是否引起柔性軟線護套的過分刮傷或損壞、導線斷股、接觸處的過分磨損

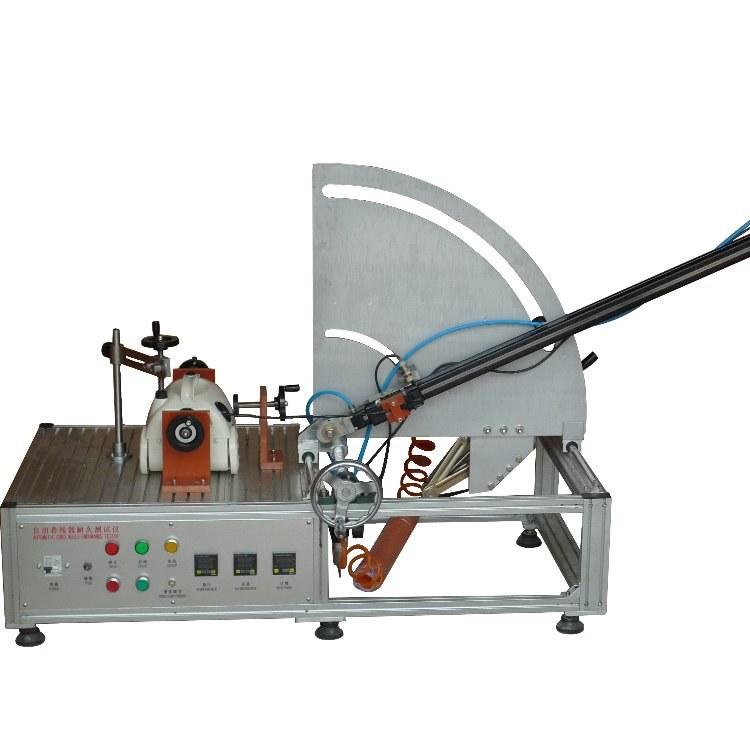

測試原理：利用大行程氣缸模擬人工將自動卷線器機構的軟線拉出一定長度，然后氣缸退回，自動卷線器自動將軟線卷回，往復動作至試驗次數
設備結構：采用多功能夾具，超大工作臺面，速度方便可調(5-30次/min)，通用性強，適用于大多數帶自動卷線器的電器產品的試驗。
設備外形尺寸：約：1200×800×1400（mm） W×H×D，設備重量：110kg
使用環境：電源：AC220V±10%/50-60Hz，壓縮空氣5~7kg/cm2，功率0.3KW
三、性能指標
測試工位：?jiǎn)喂の?/span>
電氣控制方式：按鍵控制
驅動方式：氣動
試樣夾持方式：機械裝夾，夾持點位置可調
軟線夾持角度：30~70°可調
試驗速率：30次/min（如果卷線器結構允許的速率低于30次/min，則以卷線器結構允許的速率進行該試驗）
拉伸次數：0~9999次，試驗達規定次數（可設置）后自動停止
拉伸動作行程：1000mm，可調
一、符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.16條款
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用和類似用途電器帶自動卷線器的器具，如吸塵器
試驗用途：用于檢測家用和類似用途電器自動卷線器的結構是否引起柔性軟線護套的過分刮傷或損壞、導線斷股、接觸處的過分磨損
測試原理：利用大行程氣缸模擬人工將自動卷線器機構的軟線拉出一定長度，然后氣缸退回，自動卷線器自動將軟線卷回，往復動作至試驗次數
設備結構：采用多功能夾具，超大工作臺面，速度方便可調(5-30次/min)，通用性強，適用于大多數帶自動卷線器的電器產品的試驗。
設備外形尺寸：約：1200×800×1400（mm） W×H×D，設備重量：110kg
使用環境：電源：AC220V±10%/50-60Hz，壓縮空氣5~7kg/cm2，功率0.3KW
三、性能指標
測試工位：?jiǎn)喂の?/span>
電氣控制方式：按鍵控制
驅動方式：氣動
試樣夾持方式：機械裝夾，夾持點位置可調
軟線夾持角度：30~70°可調
試驗速率：30次/min（如果卷線器結構允許的速率低于30次/min，則以卷線器結構允許的速率進行該試驗）
拉伸次數：0~9999次，試驗達規定次數（可設置）后自動停止
拉伸動作行程：1000mm，可調
