IPx56淋雨試驗機有哪些結構
IPx56淋雨試驗機有哪些結構
執行標準
產品用途
該設備的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能，廣泛應用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其及零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是后達到要求，以便產品的設計、改進、檢定及出廠檢驗使用。
產品結構
試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區、轉盤、和噴淋系統組成。
材料：
1、噴管：不銹鋼管
2、水箱：304不銹鋼
3、框架材料：304不銹鋼方通，砂面（專業拉絲）
4、電氣控制配件選用法國斯耐德、歐姆龍、臺灣士研、日本富士等國際知名品牌
實拍圖片：

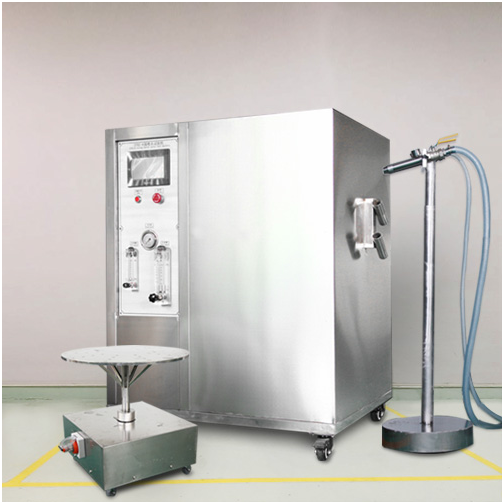

分體式IPX56噴水試驗機
側噴式IPX56噴水試驗箱
三、主要技術指標
符合國家標準GB/T4208-2017防護等級
型號
內箱尺寸mm（W*D*H)
600×600×600
800×800×800
1000×1000×1000
立式外箱尺寸mm（W*D*H)
920×660×3600
1200×860×3600
1400×1060×3800
橫向外箱尺寸mm（W*D*H)
3600×660×1750
3600×860×1750
3800×1060×1800
轉盤直徑mm
300
400
600
轉盤承重kg
20
噴水頭數量
2個；其中IPX5噴頭1個，IPX6噴頭1個
噴孔內徑
φ6.3 mmIPX5(等級)
φ12.5 mmIPX6(等級)
噴水流量
12.5±0.625 (L/min)IPX5(等級)
100±5 (L/min)IPX6(等級)
管徑
四分、一寸軟壓管各一條
噴水壓力
30～100 kPa（按流量調節）
轉盤轉速
1～3 R/min
噴水試驗時間
至少3min或更多時間（可設定）
預設試驗時間
1S～9999H59M59S任意可調
內箱材質
SUS304不銹鋼
外殼材質
SUS304不銹鋼鈑或冷扎鈑烤漆
水循環系統
保證水源循環使用
控制系統
自主研發觸摸屏控制系統（Teelong)
產品結構
由測試臺、儲水槽、控制箱、產品脫水緩沖區、轉盤和噴淋系統組成
電氣控制配件
選用法國斯耐德、歐姆龍、臺灣士研、西門子等國際知名品牌
設備使用條件
電源:380V; 頻率:50HZ; 功率：3KW
環境條件
溫度5℃～40℃；相對溫度 ≤85％RH
