QWA-5A石英鐘表測試儀的應用與使用方法

QWA-5石英鐘表分析儀目前應用于鐘表與計時器界廣、功能強的利器，運用的范圍非常的廣泛，例如用作石英晶體、指針式石英鐘表、數字式石英鐘表等的準確度測試；此外，它還可以測量馬達線圈，燈阻，消耗電流與消耗功率，以及檢測鐘表內IC等等，并內附有可調電源0---6V，這些可使您檢修測試及生產時非常方便。
◆　QWA-5石英鐘表分析儀廣泛用于石英鐘表工業屆的精密測量的儀器,主要用于測量鐘表用的石英晶體頻率的精度,及測量各類石英鐘表,主機板,PDA,DSC,筆記本電腦時間準確度的儀器.

◆　QWA-5石英鐘表分析儀可以測量鐘表的日誤差,月誤差以及用PPM顯示的鐘表及表晶的誤差,探棒型附機的探棒適用于各種成品和半成品的測試.

◆　QWA-5石英鐘表分析儀具有很高的可靠度和穩定度,適用于各式各樣的生產環境,能在較寬的環境溫度下保持穩定度在0.5PPM以內.

◆QWA-5石英鐘表分析儀時間精度測量

S/D每日快（+）或慢（-）若干秒S/M每月快（+）或慢（-）若干秒

PPM相對于標準頻率32768Hz百萬分之幾的誤差。

此三種方式可以依個人需求轉換

本時鐘晶體內部時基為TCXO10MHz，精確度優于0.5PPM，加選OCXO，精度優于0.05ppm

◆QWA-5石英鐘表分析儀石英晶體精度測量

此測試可以確定石英晶體（32,768Hz）好壞及精確性，測式程序如下：

1、 將附機上ANALOG/DIGITAL開關置于DIGITAL。

2、將石英晶體插于附機上之插座內。

3、 看訊號指示燈是否亮著，若明亮則石英晶體是好的，若不亮或時亮時暗則表示石英晶體是壞的。

4、 如石英晶體在動作中，按SPEED鍵，選擇到FAST（快速測量），FAST燈亮。

5、 按PPM鍵（即單位選至PPM）并讀取顯示上之值。

◆QWA-5石英鐘表分析儀指針式鐘表測試

指針式鐘表，是指有秒針且每秒鐘動一次的鐘表，測試程序如下：

1、機上ANALOG/DIGITAL開關置于ANALOG


2、將待測表置于附機之感應區，并稍稍移動待測物直至訊號表上的指針穩定的每秒來回擺動一次。

3、按SPEED鍵，此時顯示屏會顯示數字（若不顯示，則表示是快速測試，FAST燈會亮，此時請再按一次SPEED鍵，即變?yōu)槁贉y試，顯示屏會了現數字），若顯示數字為10 5。，表示此時，測試速度為10秒， 數字“5”表示為單位秒的“S”（SECOND），而非“5”，繼續進行下一步。

4,從顯示屏上，讀取測量值，“+”表示表快了，“-”表示表慢了。

◆QWA-5石英鐘表分析儀數位式石英鐘表測試

所謂數位式石英表，是指沒有秒針的鐘表（包括電子表）。測試程序如下：

1、 將附機上ANALOG/DIGITAL開關置于DIGITAL

2、 將待測表置于附機上之感應區。

3、 測試速度可選擇FAST，亦可選擇10秒。

4、 按S/M，S/D，PPM，選擇適應的測量單位 。

5、 從顯示屏上讀取測量值，“+”表示表快了，“-”表示表慢了。

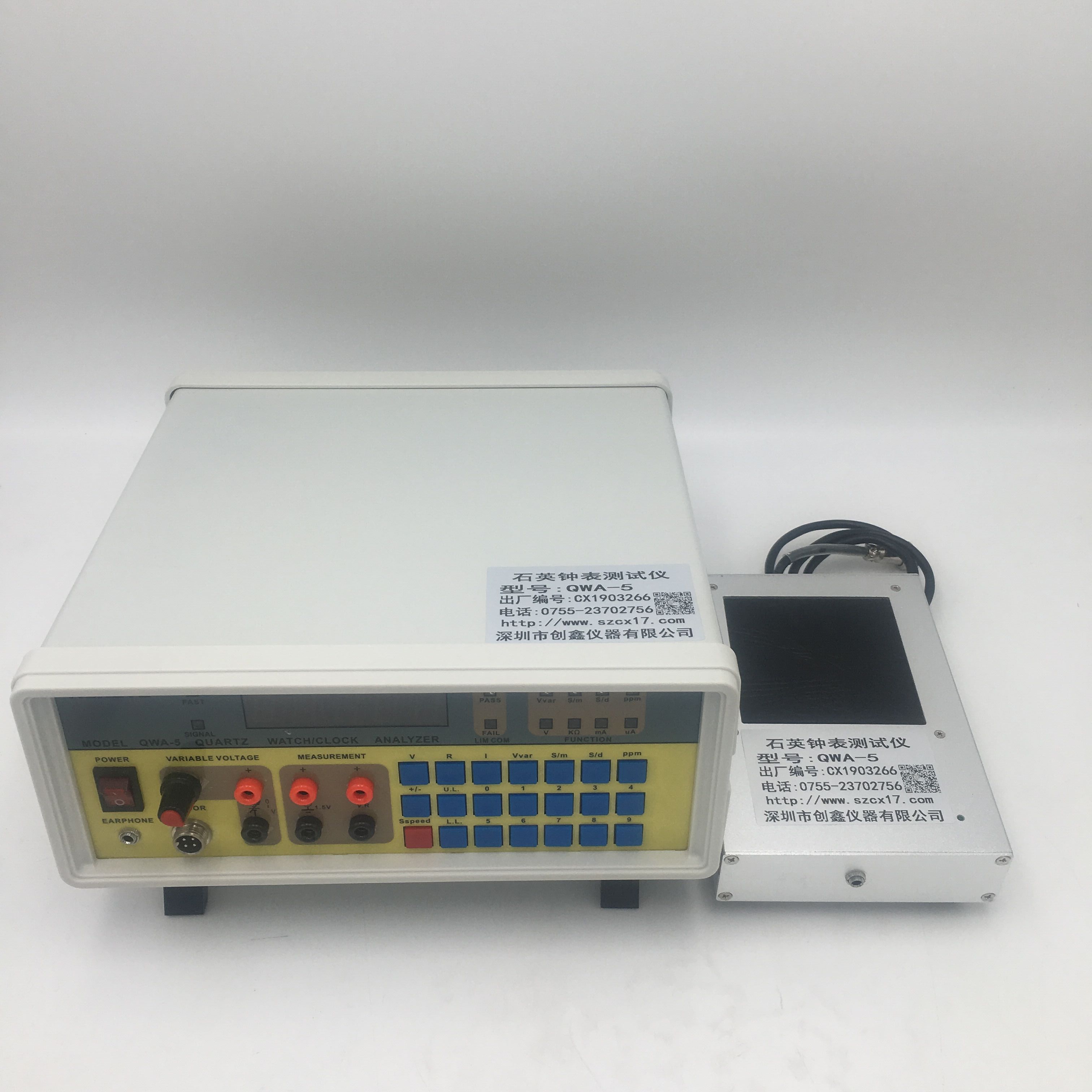

產品圖片
